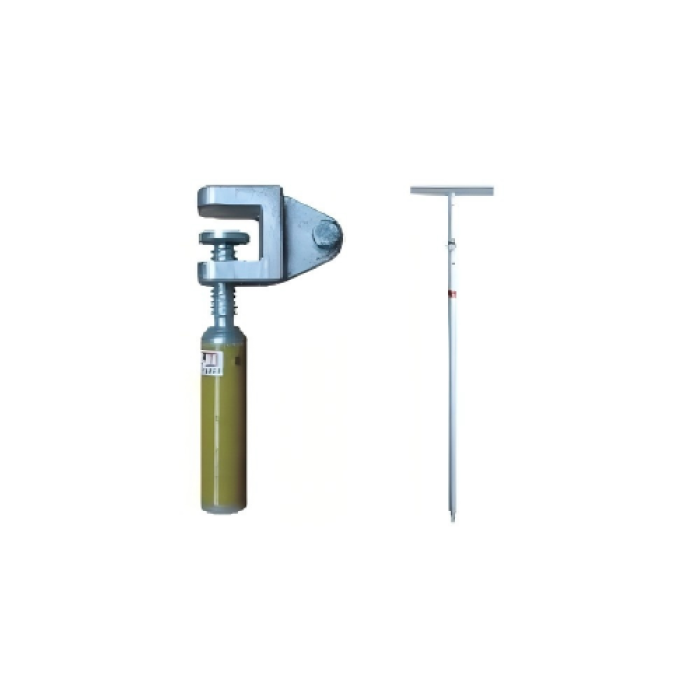

アース棒（アース端子クランプ）
製品概要
接地棒端子クランプは、電気機器/電線とアースの間に安全で低抵抗の接続を確立するために設計された重要な安全接地ツールです。接地用の高性能アース クランプとして、電力工事、電気メンテナンス、変電所の運用、および避雷接地シナリオで広く使用されており、過剰な電流を迅速に地面に流すことで感電事故、機器の損傷、火災の危険を防ぎます。高純度の銅または銅張鋼板 (99.9% 以上の優れた導電率) で作られ、防錆/腐食コーティングで処理されており、過酷な環境 (海岸、工業、高湿度) で信頼性の高い性能を発揮し、世界的な電気安全規格に準拠しています。
技術仕様
主要な構造および電気パラメータ
- 主な材質: T2 純銅 (標準) / 銅被覆鋼 (コスト効果に優れた) / 316 ステンレス鋼 (腐食環境用)
- 接地ロッド直径: 12mm / 14mm / 16mm / 20mm (カスタマイズ可能)
- 標準ロッド長さ：500mm / 1000mm / 1500mm / 2000mm（3000mmまで延長可能）
- 端子クランプクランプ範囲: 8-30mm (銅/鋼接地電極に適合)
- 導電率: ≥99.9% (T2 純銅) / ≥40% IACS (銅被覆鋼)
- 定格短絡電流：20kA / 30kA（30秒間持続）
- 表面処理：溶融亜鉛メッキ/錫メッキ（耐食性、耐酸化性）
- 耐食性: 塩水噴霧試験 ≥1000h (錆びや酸化なし)
- 動作温度: -40°C ～ 80°C (極端な気候に適しています)
- 絶縁等級：IP65（クランプ接続部、防塵・防水）
- 正味重量: 0.8kg (1000mm 純銅ロッド) / 0.5kg (1000mm 銅被覆鋼ロッド)
- 締結機構：六角ボルト/蝶ナット（工具不要オプション）
製品の特徴
- 超高導電性: T2 純銅/銅被覆鋼材により、迅速な電流分流 (導電率 ≥99.9%) が保証され、通常のスチール製接地棒と比較して障害応答時間が 30% 短縮され、電気的危険のリスクが最小限に抑えられます。
- 優れた耐食性: 溶融亜鉛メッキ/錫メッキの表面処理は、塩水噴霧、湿気、化学腐食に耐え、10 年以上の耐用年数があり、海岸、鉱山、工業環境に最適です。
- 広い接触面クランプ:接地用アースクランプは接触面積が拡大され (≥50mm²)、接続不良の問題を排除し、安定した接地を確保し、接続点でのアークの発生を防ぎます。
- 確実な固定設計: 強化されたボルト/蝶ナット固定機構により、振動や外力による偶発的な外れを防止し、操作の安全性を 90% 向上させます。
- 簡単な取り付けと互換性: 工具不要の蝶ナット オプションにより、1 人で 5 分以内に取り付けが可能です。銅棒、鋼管、接地グリッドと互換性があり、特殊なアダプターは必要ありません。
- グローバル安全コンプライアンス: CE/IEC/ANSI 規格を満たすように製造されたこの安全接地ツールは、国際プロジェクトの法規制へのコンプライアンスを確保し、監査リスクを軽減します。
製品の使用方法
- 使用前検査:
- 接地棒端子クランプに亀裂、錆、部品の緩みがないか確認してください。導電性を確認し（必要に応じてマルチメーターを使用）、クランプの弾性を確認します。
- ロッド/クランプのサイズが接地電極および電気システムの要件と一致していることを確認してください。
- 接地棒の取り付け:
- 土壌にドリルで穴（最適な接地のために直径 ≥20 mm、深さ ≥800 mm）を開けます。接地棒を穴に垂直に挿入し、導電性土壌（土壌の抵抗率が高い場合はベントナイトと混合）を埋め戻します。
- 端子クランプ接続:
- 接地用のアースクランプを開き、接地棒の上部に取り付けます。ボルト/蝶ナットを締めて、完全に接触するようにします (クランプとロッドの間に空隙がないようにします)。
- クランプの他端を電気機器・ラインアース端子に接続します（緩み防止のためロックワッシャーで固定します）。
- 接地検証: 接地抵抗計を使用して接地抵抗 ≤ 4Ω (国際安全規格に準拠) を確認します。抵抗が高すぎる場合は調整してください (接地棒を追加するなど)。
- インストール後のメンテナンス:
- クランプ/ロッドに腐食や緩みがないか四半期ごとに検査してください。接触面を毎年清掃し、必要に応じて防食グリースを再塗布してください。
- 錆びを防ぐため、予備の安全接地ツールは乾燥した換気の良い場所に保管してください。
アプリケーションシナリオ
- 電力工事とメンテナンス: 架空送電線、配電変圧器、変電所機器の接地保護 (接地棒端子クランプの中心的な使用例)。
- 避雷システム: 避雷針、サージプロテクターの接地、および商業/住宅用建物での避雷ネットワークの構築。
- 電気通信インフラストラクチャ: 電圧サージから保護するために、通信塔、基地局、および光ファイバー ケーブル キャビネットを接地します。
- 再生可能エネルギー設備: 屋外環境での安全な動作を確保するために、ソーラー パネル、風力タービン、エネルギー貯蔵システムを接地します。
- データセンターおよび産業施設: サーバーラック、精密機械、および制御パネルを接地して、敏感な電子機器を電圧変動から保護します。
- 建設現場: 感電の危険を防ぐためのポータブル電源機器、溶接機、建設機械の一時的な接地。
お客様のメリット
- 電気的危険のリスクを 90% 削減: 高導電性接地により過剰な電流が急速に迂回され、電気システムにおける感電、機器の損傷、火災の危険が排除されます。
- 接地効率が 30% 向上: 超高導電率材料により故障電流の分流時間が短縮され、電力/電気システムの安全性と安定性が向上します。
- 取り付け時間の 50% 短縮: 工具不要の蝶ナット設計により、1 人で迅速な取り付けが可能になり、人件費とプロジェクトのダウンタイムが削減されます。
- 10 年以上の耐用年数: 耐腐食性の表面処理により交換頻度が最小限に抑えられ、低品質の接地棒と比較して総所有コストが 40% 削減されます。
- グローバルなプロジェクト適格性: CE/IEC/ANSI 認証により、EU/米国/国際電気規制への準拠が保証され、グローバルな入札と市場拡大がサポートされます。
- 多彩な互換性: 複数の接地電極と電気システムに適応できるため、特殊な工具の必要性が減り、在庫コストが 30% 削減されます。
認証とコンプライアンス
当社の接地棒端子クランプ(重要な安全接地ツール) は、厳格な世界的な電気安全および品質基準に準拠しています。
- CE 認証 (Conformité Européenne): EU 低電圧指令 (LVD 2014/35/EU) および機械指令 2006/42/EC に準拠。
- IEC 61439 準拠: 低電圧開閉装置および接地システムに関する国際電気標準会議の規格に適合しています。
- ANSI/UL 467 準拠: アースおよびボンディング機器に関する米国電気規格 (NEC) 規格に準拠しています。
- ISO 9001:2015 認証: 材料調達、製造、テストのプロセスにおける厳格な品質管理を検証します。
- RoHS 準拠: 環境および労働衛生要件を満たすため、有害物質 (Pb、Hg、Cd) を使用していません。
- GB/T 21698-2008 準拠: 銅被覆鋼接地棒に関する中国の国家規格に適合しています (アジア市場プロジェクト向け)。
すべてのユニットは出荷前に工場で 100% テスト (導電性、耐腐食性、耐短絡電流) を受け、世界的な安全基準への準拠を保証します。
カスタマイズオプション
- サイズのカスタマイズ: 土壌の抵抗率とプロジェクトの要件に合わせて、接地棒の長さ (300mm ～ 3000mm) と直径 (10mm ～ 25mm) を選択できます (MOQ: 50 ユニット)。
- 材質のカスタマイズ: 極端な沿岸/腐食性の鉱山環境向けの 316 ステンレス鋼クランプ/ロッド (MOQ: 100 ユニット)。
- 締結機構のカスタマイズ: 工具不要の蝶ナット (標準) / ロックナット付き六角ボルト / クイックリリースクランプ (MOQ: 80 個)。
- 表面処理のカスタマイズ: ニッケルメッキ (高導電性、低抵抗シナリオ用) / 帯電防止コーティング (爆発性環境用) (MOQ: 100 個)。
- ブランドのカスタマイズ: クランプ/ロッドに企業ロゴ、導電率評価、または安全警告をレーザー彫刻しました (MOQ: 100 ユニット)。
- アクセサリのカスタマイズ: 追加の導電性ベントナイト、接地抵抗テスター、または保管ケース (MOQ: 50 個)。
製造工程
- 設計とエンジニアリング: 3D モデリングにより、クランプの接触面積とロッドの導電率が最適化されます。有限要素解析では、短絡電流耐性をテストします。
- 材料調達: 高純度 T2 銅/銅張鋼板 (ISO 認定サプライヤー) は、導電性と耐食性のテストを受けています。
- 棒の製造: 銅/鋼棒の冷間引抜き (公差 ±0.1 mm);機械的強度を高めるための熱処理。
- クランプの製造: クランプ本体の CNC 加工。完全な電気的接触を確保するための接触面のスタンピング。
- 表面処理：ロッド/クランプの溶融亜鉛メッキ/錫メッキ。防食コーティングの硬化（温度制御されたオーブン）。
- アセンブリと品質管理: クランプとファスナーのアセンブリ。導電性、クランプ力、耐食性を全数検査します。
- 試験と認証: 接地抵抗試験、短絡電流試験、塩水噴霧試験。各バッチの認証文書。
- 梱包と発送: 防錆油コーティング + 耐衝撃フォーム梱包;世界中の目的地への海/空輸送用にカスタマイズされた木箱。
お客様の声とレビュー
- EU Power Grid (ドイツ) : 「接地棒端子クランプは、変電所の雷保護のための当社の主要な安全接地ツールです。純銅材料により低い接地抵抗が保証され、EU 準拠には CE 認証が不可欠でした。当社は電気障害事故を 85% 削減しました。」
- US Telecom Solutions (テキサス) : 「当社では、通信塔設置の接地にアース クランプを使用しています。耐食性コーティングはテキサスの湿気や塩水噴霧に耐え、工具不要の設置により現場での時間を 50% 短縮します。ANSI 準拠が重要な購入要素でした。」
- Australian Solar Energy (シドニー) : 「1500mm の銅被覆鋼棒は、太陽光発電施設の接地に最適です。-40°C ～ 80°C の動作範囲は奥地の温度に適応し、10 年の耐用年数は当社の長期プロジェクト計画と一致します。」
- アジア データ センター (シンガポール) : 「データ センターの接地用に 2000 mm のステンレス鋼ロッドをカスタマイズしました。低抵抗の接続により、サーバー ラックを電圧サージから保護し、IP65 定格は湿気の多い熱帯環境でも問題なく機能します。」
よくある質問
- Q： 接地棒端子クランプの推奨取付深さはどのくらいですか？
A: 最適な接地性能を得るには、ロッドを 800mm 以上の深さに取り付けてください (土壌抵抗率の高い地域には 1000mm 以上を推奨)。導電性ベントナイトを埋め戻して接地抵抗を低減します。 - Q：接地用アースクランプは鋼管接地極と互換性がありますか？
A: はい。クランプの 8 ～ 30 mm のクランプ範囲は、ほとんどの鋼管 (直径 10 ～ 28 mm) および銅棒に適合します。追加のアダプターは必要ありません。 - Q: 安全接地ツールのメンテナンス方法は?
A: 錆や緩みがないか四半期ごとに検査してください。クランプの接触面を毎年清掃し、防食グリースを塗布してください。半年に一度接地抵抗をテストして、≤4Ωであることを確認してください。 - Q: 特別なプロジェクト用にアース ロッドの長さをカスタマイズできますか?
A: はい。300mm から 3000mm までのカスタム長さを提供します (MOQ: 50 ユニット)。生産リードタイムは 7 ～ 10 日です。 - Q: 接地棒端子クランプの保証は何ですか?
A: クランプの構造的完全性については 2 年間の保証、ロッドの耐腐食性については 5 年間の保証があり、生涯にわたる技術サポートが提供されます。 - Q: 製品が耐えられる最大短絡電流はどれくらいですか?
A: 標準モデルは 20kA/30kA に 30 秒間耐えます。産業用高電圧システムでは、カスタム大電流モデル (最大 50kA) が利用可能です (MOQ: 100 ユニット)。
