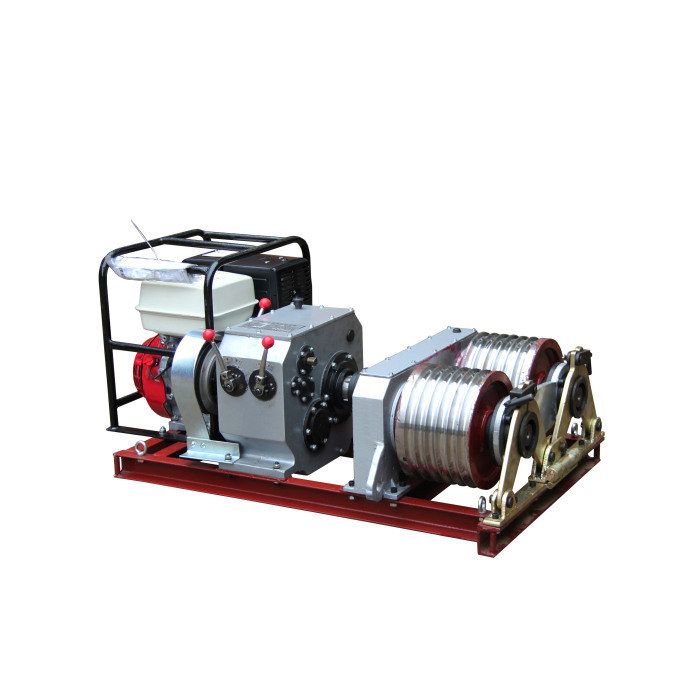

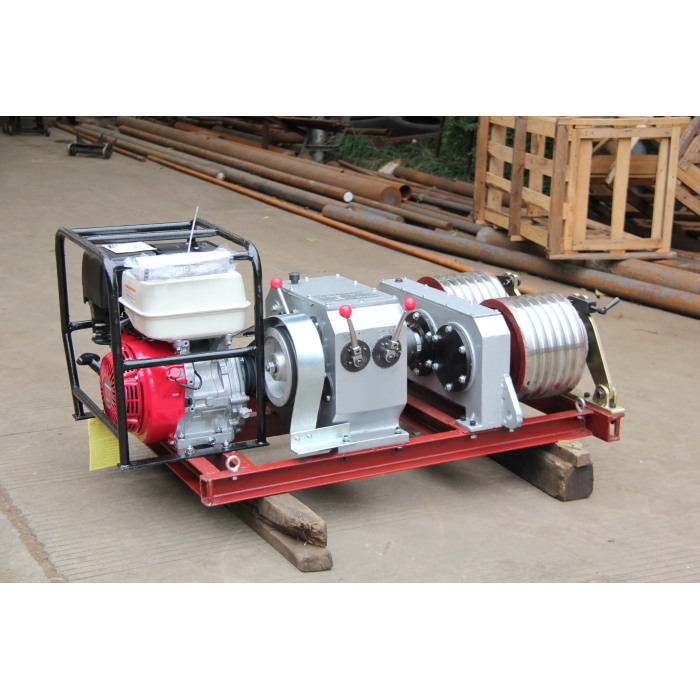

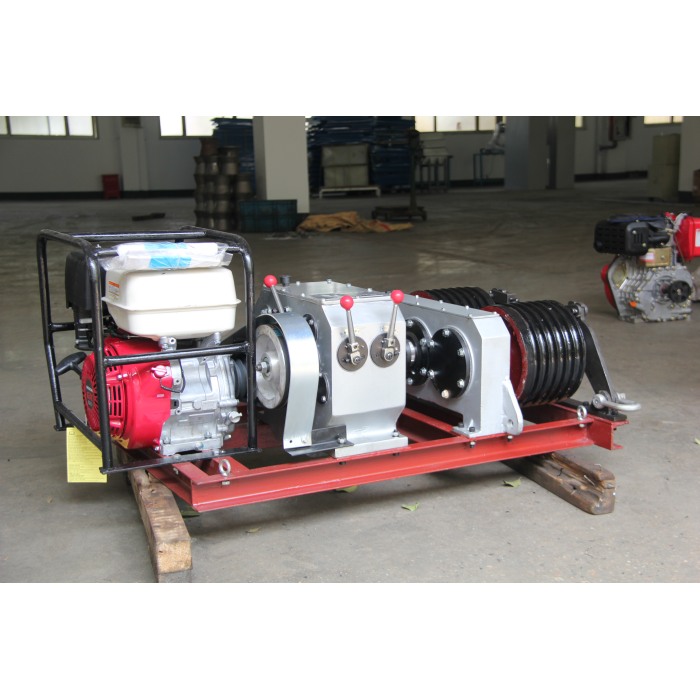

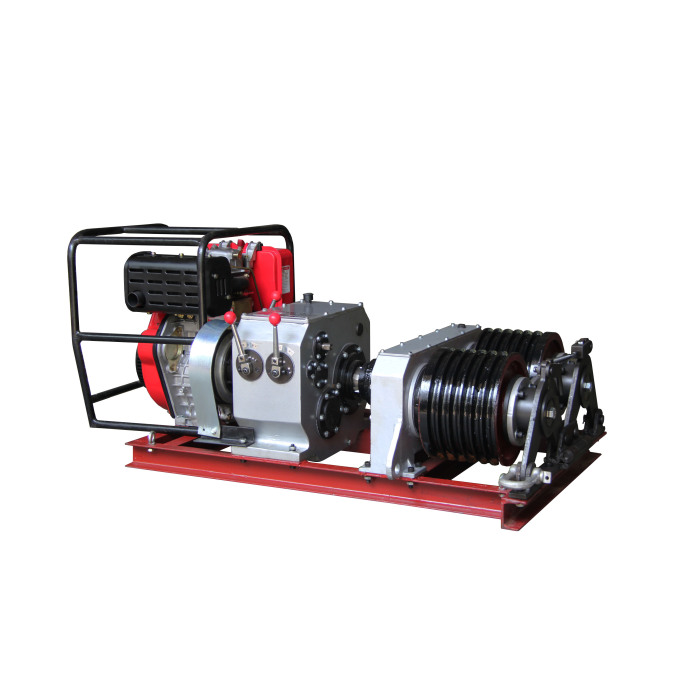

5トンダブルドラム電動グラインダー（ベルトドライブ）
製品概要
5 トン ダブルドラム ベルト ドライブ グラインダーは、超重負荷作業専用に設計された高出力、高効率の牽引および研削装置であり、複数の高負荷ケーブル、ワイヤ、スチール ワイヤ ロープの同時敷設/設置に特化しています。主力のダブル ドラム ベルト ドライブ 5 トン グラインダーとして、ワン パスで複数ラインの作業を可能にするデュアル ドラム設計が特徴で、シングル ドラムの代替品と比較して建設効率を 50% 向上させます。当社のベルトドライブ 5 トン ダブルドラムグラインダーは、強化ベルト伝動システムを採用しており、非常に強力な耐荷重能力 (定格 5 トン)、安定した動作、低い機械的摩耗を実現しており、電力建設、通信エンジニアリング、建設現場、鉱業、製造業などの超重作業に最適なソリューションです。
技術仕様
コア性能と寸法パラメータ
- 最大トラクション/研削荷重: 5T (ドラムあたり、デュアルドラム同時操作の場合は合計 10T の容量)
- 伝達方式：強化耐摩耗ゴムベルトドライブ（低振動、動力伝達効率85％）
- 出力: 7.5 kW 高トルク産業用モーター (ガソリン/電気/ディーゼルのバリエーションが利用可能)
- デュアルドラム仕様：Φ280mm×L450mm（各ドラム、多列運転時の間隔調整可能）
- 動作速度: 8-28 rpm (3 速度調整可能なギアボックス: 低速/中速/高速)
- 線速度: 5-20 m/min (ギアとドラムの設定によって異なります)
- 全体寸法: 1200×650×680 mm (マルチサイト展開向けのコンパクトな設計)
- ユニット重量: 160 kg;木箱梱包重量: 35 kg
- フレーム材質：高強度炭素鋼（防錆粉体塗装）
- ドラム材質：合金鋼（耐摩耗性のため熱処理）
- 騒音レベル: ≤72 dB (距離 1m、工業用騒音基準に準拠)
- 電源オプション: 電気 (380V/220V) / ガソリン (192F) / ディーゼル (188F)
製品の特徴
- 特許取得済みのデュアルドラム設計: 複数ラインの同時操作 (一度に最大 2 本のケーブル/ロープ) により、シングルドラムグラインダーと比較してプロジェクトのタイムラインを 50% 短縮します。調整可能なドラム間隔 (50 ～ 150mm) により、さまざまなワイヤ/ケーブル直径に適合し、汎用性が向上します。
- 強化ベルトドライブシステム: 耐摩耗性ゴムベルトにより機械的磨耗と振動が軽減され、標準ベルトドライブと比較して耐用年数が 40% 延長されます。安定した動力伝達により、5トンの荷重下でも安定した性能を保証します。
- 高トルク 5 トン モーター: 工業用グレードのモーターは、過熱することなく 8 時間以上の動作で連続電力を供給します。エネルギー効率の高い設計により、電力/燃料消費量が競合他社と比較して 15% 削減されます。
- ユーザーフレンドリーな操作: 3 段階の速度設定を備えた直感的なコントロールパネル。ドラムとベルトのコンポーネントに簡単にアクセスできるため、メンテナンスが簡単になります (ベルトの交換に特殊な工具は必要ありません)。
- 堅牢で耐久性のある構造: 強化スチールフレームは、過酷な屋外/産業環境 (粉塵、振動、極端な温度) に耐えます。滑り止めベースにより、デュアルドラム操作時の安定性が保証されます。
- 安全重視の設計: 緊急停止ボタン、ドラム保護ガード、過負荷保護により、オペレーターの怪我や機器の損傷を防ぎます。世界的な産業安全規格に準拠しています。
製品の使用方法
- 稼働前検査: ベルトの張力/摩耗、モーター オイル/燃料レベル (ガソリン/ディーゼル モデル)、ドラムの位置合わせ、および安全ガードをチェックします。異物がドラムやベルトの経路をブロックしていないことを確認してください。
- 電源起動:
- 電気モデル: 安定した 220V/380V 電源に接続し、メインのスタート ボタンを押します。
- ガソリン/ディーゼル モデル: 仕様に従って燃料/オイルを追加し、燃料システムにプライミングし (ディーゼルのみ)、スターター コードを引いて点火します。
- ドラムと速度の調整: ケーブル/ワイヤーの直径 (50 ～ 150mm) に合わせてドラムの間隔を設定します。速度を選択します（5トンの重荷重の場合は低速、一般的な作業の場合は中、軽荷重の場合は高速）。
- マルチライン操作: ケーブル/ロープを両方のドラム (複数ラインでの同時作業の場合) または 1 つのドラム (単一負荷の重い作業の場合) に固定します。研削/牽引プロセスを開始し、負荷/速度をリアルタイムで監視します。
- シャットダウンプロセス: まず動作を停止し、モーターのスイッチを切り、電源/燃料供給を切断します。ベルトの損傷を防ぐため、急停止は避けてください。
- 使用後のメンテナンス: ドラムとベルトのゴミを取り除き、ベルトの張力を確認し、錆びや腐食を防ぐために乾燥した換気の良い場所に保管してください。
アプリケーションシナリオ
- 電力建設: 大規模送電網プロジェクトにおける複数の高電圧ケーブルの同時敷設 (太陽光発電/風力発電所のケーブル敷設など)。
- 通信工学: 都市地下鉄、高速鉄道、都市間通信ネットワーク構築における光ファイバーケーブルの多線牽引。
- 鉱業: 大きな鉱石ブロックの粉砕/トリミング (効率的な材料処理のためのデュアルドラム設計) および鉱山立坑内での重い鋼ロープの牽引。
- 建設現場: 広いコンクリート表面のデュアルドラム研削 (基礎のレベリング、道路補修) およびプレキャスト コンクリート コンポーネントの牽引。
- 製造業: 重機製造工場での金属部品のマルチライン処理 (錆び/塗装除去)。
お客様のメリット
- 運用効率が 50% 向上: デュアルドラムのマルチライン運用により、2 つのタスクを同時に完了できるため、プロジェクトのタイムラインと人件費が大幅に削減されます。
- 長期コストの削減: 強化されたベルトドライブシステムにより、摩耗とメンテナンスの頻度が軽減されます。エネルギー効率の高いモーターにより、電力/燃料コストが年間 15% 削減されます。
- 汎用性の向上: ドラムの間隔と速度の設定を調整できるため、さまざまなケーブル/ワイヤーの直径と材質に適合し、複数の機械を使用する必要がなくなります。
- 最小限のダウンタイム: 簡単にアクセスできるコンポーネントと簡単なメンテナンス (専用工具不要) により、複雑な工業用グラインダーと比較して修理時間が 30% 短縮されます。
- 高い ROI : 耐久性のある構造 (通常の使用で 7 年以上の耐用年数) と効率的なパフォーマンスにより、迅速な投資収益率が実現します。
認証とコンプライアンス
当社の 5 トン ダブルドラム電動グラインダー (ベルトドライブ) は世界的な工業規格を満たしており、市場アクセスのための重要な認証を保持しています。
- CE 認証 (Conformité Européenne): 産業機械に関する EU の健康、安全、および環境保護基準に準拠しています。
- ISO 9001:2015 認証: 設計、製造、テストのプロセス全体にわたる厳格な品質管理を検証します。
- ANSI/OSHA 準拠: 職場の設備に関する米国の労働安全基準に準拠しています。
- IP53等級：IEC 60529規格に準拠した屋外使用向けの防塵・防滴設計。
すべてのユニットは出荷前に工場で 100% テスト (5 トンの荷重テスト、4 時間の連続運転) を受け、地域の規制に準拠していることを確認します。
カスタマイズオプション
- パワーユニットのカスタマイズ: 地域の燃料/電力の入手可能性に合わせて、電気 (220V/380V)、ガソリン (192F)、またはディーゼル (188F) 電力を調整します。
- ドラムのカスタマイズ: 特殊なケーブル/ワイヤ サイズに合わせてドラムの直径/長さ (Φ250 ～ 300mm、L400 ～ 500mm) を調整します (最小注文: 5 ユニット)。
- アクセサリのカスタマイズ: 金属/石材/コンクリート用のカスタム研削ヘッド (さまざまな砥粒)。独自のケーブル直径に対応するカスタム トラクション クランプ。
- ブランディングと安全性のアップグレード: フレームにレーザー彫刻された企業ロゴ。屋内用のオプションの集塵システム。
- カラーカスタマイズ: ブランドアイデンティティに合わせたパウダーコートカラー (コーポレートブルー、レッドなど)。
製造工程
- 設計とエンジニアリング: 3D モデリングと構造解析により、デュアル ドラムの間隔とベルト ドライブ システムが 5 トンの耐荷重に最適化されます。人間工学に基づいたデザインの改良により、オペレーターの使いやすさが向上しました。
- 材料調達: フレームには高級炭素鋼、ドラムには合金鋼、認定された世界的なサプライヤーからの強化ゴムベルト。
- 精密機械加工: ドラムとギアボックスコンポーネントの CNC 機械加工 (公差 ±0.02mm) により、スムーズな回転を実現します。ドラムの耐摩耗性を高めるための熱処理。
- 組み立て: 熟練した技術者がデュアルドラム、ベルトドライブ、モーターを組み立てます。ドラムのアライメントとベルトの張力を全数検査します。
- 品質試験：5トン荷重試験（ドラム缶同時運転）と安全機能の検証。規格を満たすための速度/効率の校正。
- 梱包と発送: 輸送による損傷を防ぐために、海上/航空輸送用にカスタマイズされた頑丈な木箱梱包 (衝撃吸収用のフォームパッド)。
お客様の声とレビュー
- PowerGrid Latin America (ブラジル) : 「5 トンのダブルドラム ベルト ドライブ グラインダーは、当社の電源ケーブル設置プロジェクトに革命をもたらしました。デュアル ドラムのマルチライン操作により、作業時間が半分に短縮され、ベルト ドライブ システムは高温多湿の条件下でもスムーズに動作します。18 か月でメンテナンスの問題はゼロです。」
- MiningCorp Canada (アルバータ州) : 「遠隔地鉱山現場向けに、ディーゼル駆動のダブルドラム ベルト ドライブ 5 トン グラインダーを選択しました。その 5 トンの耐荷重で重いスチール ロープを扱え、コンパクトなデザインは当社の移動作業場に完璧にフィットします。効率と耐久性の点で、あらゆる価値があります。」
- BuildTech Europe (スペイン) : 「ベルトドライブの 5 トン ダブルドラム グラインダーは、当社の建設現場の必需品です。調整可能なドラム間隔により、すべてのケーブル サイズに適合し、CE 認証により EU 準拠が容易になりました。当社のチームは、直感的な制御とメンテナンスの必要性の低さを気に入っています。」
よくある質問
- Q: 5 トン ダブルドラム ベルトドライブ グラインダーは 1 つのドラムだけで動作できますか?
A: はい。5 トンの重荷重タスクには 1 つのドラムを使用することも、複数ラインの操作には両方のドラムを使用することもできるため、さまざまなプロジェクトのニーズに柔軟に対応できます。 - Q: ベルトドライブシステムはどのくらいの頻度でメンテナンスする必要がありますか?
A: 50 稼働時間ごとにベルトの張力と摩耗を検査してください。ベルトは 600 稼働時間ごとに交換してください (目に見える磨耗や亀裂が見られる場合はそれより早く)。 100 稼働時間ごとにベルトプーリーに注油してください。 - Q: このグラインダーの保証は何ですか?
A: 当社は 1 年間の機械全体保証、ベルト ドライブ システムとモーターに対する 2 年間の保証、および生涯にわたる技術サポートを提供します。スペアパーツは世界中で入手可能であり、迅速に交換できます。 - Q: 標準注文とカスタマイズ注文のリードタイムはどれくらいですか?
A: 標準モデルは 7 ～ 10 営業日以内に発送されます。カスタマイズされたモデル (ドラム/電源調整) のリードタイムは 20 ～ 25 営業日で、リアルタイムの生産更新が行われます。 - Q: グラインダーは極端な温度の屋外での使用に適していますか?
A: はい。防食コーティングと耐熱ベルトにより、-10°C ～ 50°C の温度で確実に動作し、すべての気候帯に適しています。
