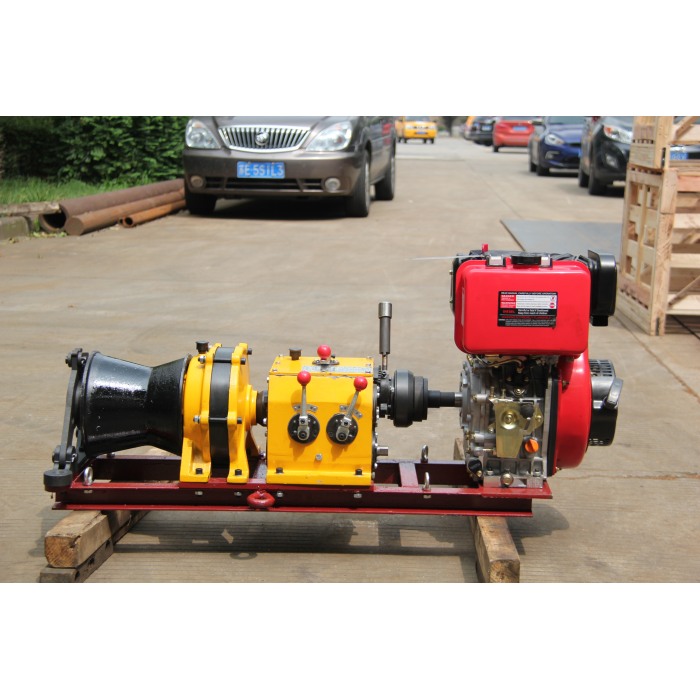

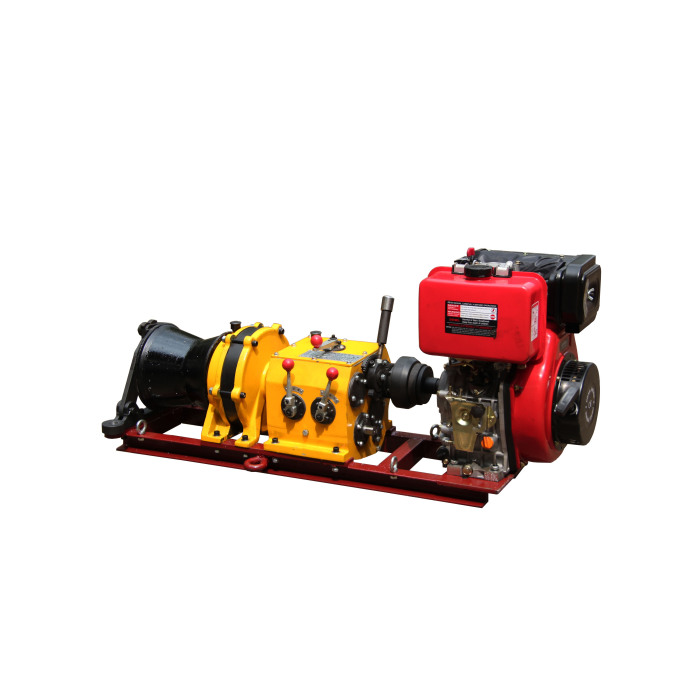

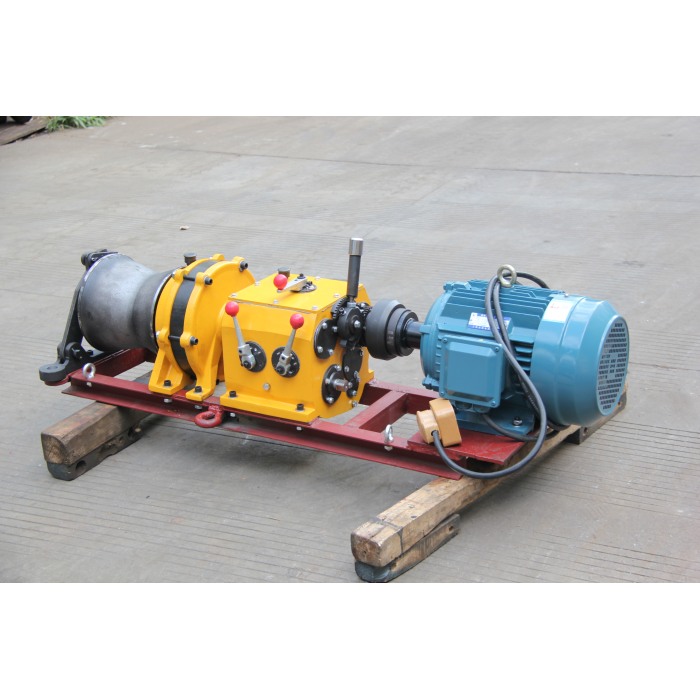

5トン高速グラインダー（シャフトドライブ）
製品概要
5 トンの高速移動産業用グラインダーは、超重労働作業、特に重いケーブル、ワイヤ、スチール ワイヤ ロープ、その他の大径ワイヤの敷設と設置向けに設計された高出力、高効率の牽引および研削装置です。高速移動のプレミアム 5 トン グラインダー シャフト ドライブモデルとして、従来のベルト トランスミッションを廃止し、先進的なシャフト ドライブ システムを採用し、電力建設、通信エンジニアリング、建設現場、鉱山作業などの超重作業に直接動力伝達、最小限の機械損失、比類のない安定性を提供します。当社の5 トンの産業用グラインダー シャフト ドライブは、高速での操作性と 5 トンの耐荷重を兼ね備えており、最も要求の厳しい産業環境でも正確で効率的なパフォーマンスを保証します。
技術仕様
コアパフォーマンスパラメータ
- 最大トラクション/研削荷重: 5T (超重荷重定格)
- 伝達方式：精密機械加工ソリッドシャフトドライブ（ダイレクトパワー伝達、伝達効率98％）
- 出力: 7.5 kW 高トルク産業用モーター (ガソリン/ディーゼル/電気オプションが利用可能)
- 動作速度: 10 ～ 30 rpm に調整可能 (低速/中速/高速の 3 速度設定付き高速ギアボックス)
- 線速度: 6-22 m/min (ギア設定により異なります)
- 全体寸法: 1100*580*620 mm (狭い作業スペース向けのコンパクトで高速に移動できるデザイン)
- ユニット重量: 145 kg。木箱重量：30kg
- フレーム材質：高張力マンガン鋼（防錆・耐衝撃コーティング）
- シャフト材質：合金鋼（耐摩耗性熱処理）
- 騒音レベル: ≤70 dB (1mの距離で、ベルト駆動の代替品よりも低い)
- 電源オプション: ガソリン (192F) / 電気 (380V/220V) / ディーゼル (188F) のバリエーション
製品の特徴
- 高度なシャフト ドライブ システム: 直接的な動力伝達により、ベルトの滑りとエネルギー損失が排除されます (効率 98% 対ベルト ドライブの 85%)。ソリッドアロイスチールシャフトは摩耗や変形に強く、標準モデルと比較して耐用年数が 50% 延長されます。
- 素早い移動の操作性: 最適化されたコンパクトなフレームと軽量設計 (ユニット重量 145kg) により、現場間での迅速な移動が可能になります。 3 速ギアボックスは、タスクの速度要件に合わせて迅速な調整をサポートします。
- 5トンの耐荷重：強化マンガン鋼フレームと高トルクモーターは、8時間の連続運転中に過熱や性能低下を起こすことなく、超重量ケーブル/ワイヤー（最大5T）を処理します。
- 精密&安全設計: 調整可能な研削ヘッド (角度 0 ～ 45°) により、材料を正確に除去します。緊急停止ボタン、滑り止めベース、保護シャフトガードにより、オペレーターの怪我や機器の損傷を防ぎます。
- メンテナンスの必要性が低い: シャフトドライブシステムには摩耗部品が少ない (交換するベルトが不要)。密閉型ギアボックスにより、潤滑の頻度が 300 稼働時間に 1 回に減ります。
- 過酷な環境への適応性: IP54 防塵/防水評価。 -15°C ～ 50°C の温度で動作し、屋外/地下採掘/建設現場に適しています。
製品の使用方法
- 運転前検査: シャフトとギアの噛み合いの固さ、モーター オイル/燃料レベル (ガソリン/ディーゼル モデル)、留め具、および安全ガードを確認します。異物がシャフトや研削ヘッドをブロックしていないことを確認してください。
- 電源起動:
- 電動モデル: 安定した 220V/380V 電源に接続し、スタートボタンを押します。
- ガソリン/ディーゼル モデル: 仕様に従って燃料/オイルを追加し、燃料システムにプライミングし (ディーゼルのみ)、スターター コードを引いて点火します。
- 速度と研削ヘッド調整: 3 速ギアボックスを設定します (5T 重負荷の場合は低速、一般作業の場合は中、軽負荷/高速動作の場合は高速)。ワークやケーブルに合わせて研削ヘッドの角度や高さを調整してください。
- グラインダーの操作: ケーブル/スチールロープをトラクションエンドに固定し (または研削用のワークピースをクランプ)、操作を開始し、安定した速度を維持します。シャフトの温度と負荷をリアルタイムで監視し、過負荷を防ぎます。
- 移設（高速移動用途） ：運転を停止し、ギアをニュートラルに切り替え、グラインダーを次の作業エリアに移動します（コンパクトな設計により、1 人で移設が可能）。
- シャットダウンとメンテナンス: まず動作を停止し、モーターのスイッチを切り、電源/燃料供給を切断します。シャフトと研削ヘッドを清掃し、摩耗がないか確認し、乾燥した換気の良い場所に保管してください。
アプリケーションシナリオ
- 電力建設: 大規模送電網プロジェクト (火力発電所、風力発電所のケーブル敷設など) での超重量高圧ケーブルおよびスチール ワイヤー ロープの敷設。
- 通信工学: 都市地下鉄、高速鉄道、地域間通信ネットワーク構築における太い光ファイバーケーブルの牽引。
- 鉱業: 大きな金属鉱石ブロックの研削とトリミング。坑道設備設置用の重量鋼ロープの牽引。
- 建設現場: 大きなコンクリート表面の研削 (基礎の平坦化、道路補修)。プレキャストコンクリート部品および構造用鋼の牽引。
- 製造業：重機部品の表面仕上げ（金属研磨、サビ・塗装落とし）。重機組立ラインにおける原材料の牽引。
お客様のメリット
- 操作効率が 30% 向上: ダイレクト シャフト ドライブ (効率 98%) と高速動作設計により、ベルト駆動グラインダーと比較して作業完了時間が短縮されます。 5トンの耐荷重で超重量作業をワンパスで処理します。
- メンテナンスコストが 40% 削減: ベルト交換コストが不要。密閉されたギアボックスと耐摩耗性シャフトにより、年間メンテナンス費用が 40% 削減されます。
- 耐久性と ROI の向上: 熱処理された合金鋼シャフトとマンガン鋼フレームは、通常の使用で 7 年以上の耐用年数を保証し、高い投資収益率を実現します。
- 安全性とコンプライアンスの向上: 安全ガードと緊急停止機能は世界的な工業規格を満たしており、職場での事故や賠償責任のリスクを軽減します。
- 多彩な適応性: 複数の電源オプション (電気/ガソリン/ディーゼル) により、電源の有無にかかわらず作業現場に適合します。 3 速ギアボックスにより、複数のマシンが必要なくなります。
認証とコンプライアンス
当社の 5 トン高速グラインダー (シャフトドライブ) は国際工業規格に準拠しており、世界市場へのアクセスのための重要な認証を取得しています。
- CE 認証 (Conformité Européenne): 産業機械の EU の健康、安全、および環境保護基準を満たしています。
- ISO 9001:2015 認証: 生産プロセス全体にわたる厳格な品質管理を検証します。
- ANSI/OSHA 準拠: 職場の設備に関する米国の労働安全基準に準拠しています。
- IP54等級：IEC 60529規格に準拠した防塵・防水性能。
すべてのユニットは出荷前に工場で 100% テスト (5 トンの荷重テスト、4 時間の連続運転テスト) を受け、地域の規制に準拠していることを確認します。
カスタマイズオプション
- パワーユニットのカスタマイズ: 地域の燃料/電力の入手可能性に合わせて、ガソリン (192F)、電気 (220V/380V)、またはディーゼル (188F) の電力をカスタマイズします。
- 寸法調整: 特殊な輸送/地下採掘用途向けにフレーム寸法 (長さ/幅/高さ) を若干変更します (最小注文数: 5 ユニット)。
- アクセサリのカスタマイズ: 金属/石材/コンクリート用のカスタム研削ヘッド (さまざまな砥粒/サイズ)。独自のケーブル/ワイヤ直径に対応するカスタム トラクション クランプ。
- ブランディングと安全性のアップグレード: レーザー彫刻された企業ロゴ。オプションの集塵システムまたは屋内使用向けの強化された騒音低減キット。
製造工程
- 設計とエンジニアリング: 3D モデリングと有限要素解析により、5 トンの荷重に耐えられるようにシャフト ドライブ システムとフレームを最適化します。機動性を高めるための素早いデザインの改良。
- 材料調達: フレームには高級マンガン鋼、シャフトには合金鋼、認定された世界的なサプライヤーからの産業グレードのモーター。
- 精密機械加工: シャフトとギアボックスコンポーネントの CNC 機械加工 (公差 ±0.01mm) により、スムーズな動力伝達を実現します。シャフトの耐摩耗性を高めるための熱処理。
- 組み立て: 熟練した技術者がコンポーネントを組み立て、シャフトの位置合わせ、モーターの統合、安全機能を 100% 検査します。
- 品質試験：5トン荷重試験（連続4時間運転）及び安全機能検証。規格を満たすための速度/効率の校正。
- 梱包と発送: 輸送による損傷を防ぐため、海上/航空輸送用にカスタマイズされた頑丈な木箱梱包 (衝撃吸収用のフォームパッド)。
お客様の声とレビュー
- MiningTech Australia (パース) : 「5 トンの高速移動工業用グラインダーは、当社の坑道ケーブル設置作業を変革しました。シャフト ドライブ システムは、粉塵の多い地下環境でも安定した電力を供給し、高速移動設計により、作業エリア間での迅速な移動が可能になり、プロジェクトのスケジュールを 25% 短縮しました。」
- PowerGrid Europe (ベルリン) : 「遠隔地の風力発電プロジェクト向けに、ディーゼル駆動の高速移動 5 トン グラインダー シャフト ドライブを選択しました。その 5 トンの耐荷重により、最も太いケーブルに対応し、CE 認証により EU 準拠がシームレスになりました。2 年間の使用でメンテナンスの問題はゼロです!」
- BuildCore USA (テキサス州) : 「5 トンの工業用グラインダー シャフト ドライブは、建設現場の主力製品です。調整可能なグラインダー ヘッドにより正確なコンクリート仕上げが実現し、メンテナンスの必要性が低いため、運用コストが低く抑えられます。過酷な作業に強くお勧めします。」
よくある質問
- Q: 5トングラインダーのシャフトドライブとベルトドライブの違いは何ですか?
A: 当社のシャフト ドライブ モデルは、98% の動力伝達効率 (ベルト ドライブの 85% に対して)、ベルトの滑りがなく、50% 長い耐用年数を提供します。これは、信頼性が重要な 5 トンの超重荷重タスクに最適です。 - Q: シャフトドライブシステムはどれくらいの頻度でメンテナンスする必要がありますか?
A: 60 運転時間ごとにシャフトとギアの噛み合いを検査してください。 300 運転時間ごとにギアボックスに注油してください。ギアボックス オイルは 1000 運転時間ごとに交換してください (粉塵の多い環境ではそれより早く)。 - Q: グラインダーには保証が付いていますか?
A: はい - 1 年間の完全な機械保証、シャフト ドライブ システムに対する 3 年間の保証、および生涯にわたる技術サポートが付いています。スペアパーツは世界中で入手可能であり、迅速に交換できます。 - Q: 高速移動 5 トン グラインダー シャフト ドライブは極寒の環境でも動作できますか?
A: はい。ギアボックス用のオプションの低温オイルを使用すると、-15°C までの温度でも確実に動作し、北部の建設/鉱山プロジェクトに適しています。 - Q: 標準注文とカスタマイズ注文のリードタイムはどれくらいですか?
A: 標準モデルは 7 ～ 10 営業日以内に発送されます。カスタマイズされたモデル (出力/寸法調整) のリードタイムは 20 ～ 25 営業日で、リアルタイムの生産更新が行われます。
