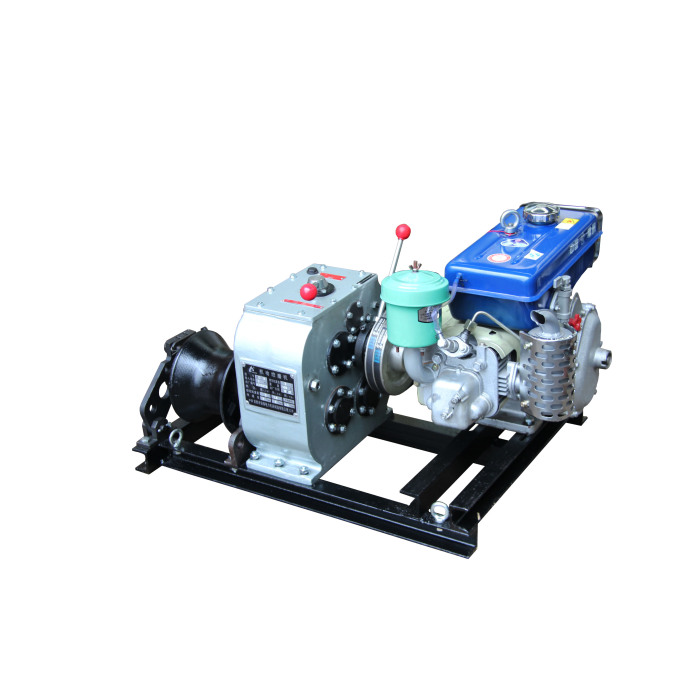

3トン電動グラインダー（ベルトドライブ）
製品概要
3 トンの電動グラインダー ベルト ドライブは、頑丈なケーブル、ワイヤ、スチール ワイヤ ロープ、その他の重量ワイヤの敷設と設置専用に設計された高出力、高効率の牽引装置です。堅牢なベルト伝動システムを採用したこの 3 トンベルトドライブグラインダーは、優れた耐荷重能力と動作安定性を実現し、電力工事、通信エンジニアリング、建設現場、その他の産業シナリオにおける重負荷の作業に理想的なソリューションです。従来のグラインダーとは異なり、電動 3 トン ベルト ドライブは、スムーズな動力伝達、部品の摩耗の軽減、静かな動作を特徴としており、連続使用でも信頼性の高いパフォーマンスを保証します。
技術仕様
モデルB1017
- 品番：B1017
- 型式：ZJ-QXM-30/7（国産168Fガソリンエンジン搭載）
- 回転とギアのパラメータ:
- 正転・1速（スロー）：速度9rpm、線速4m/min、トラクション3T
- 正転・2速（速）：速度16rpm、線速7m/min、トラクション1.8T
- 逆回転・リバースギア：回転速度7.5rpm、線速度3.3m/min（吊り上げ厳禁）
- 電力: 3.05kW
- 全体寸法: 780*450*500 mm
- 重量：単体重量65kg、パワーウェイト15kg、木箱重量15kg
モデルB1018
- 品番：B1018

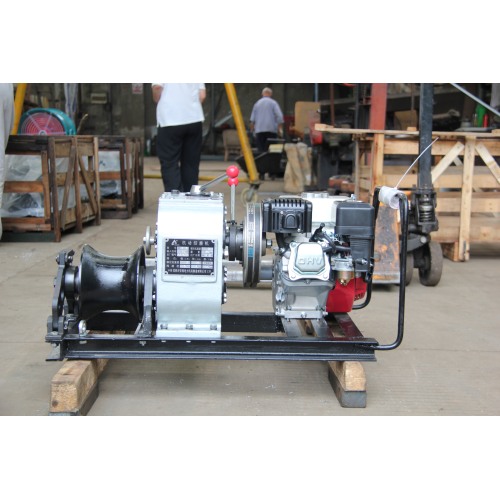

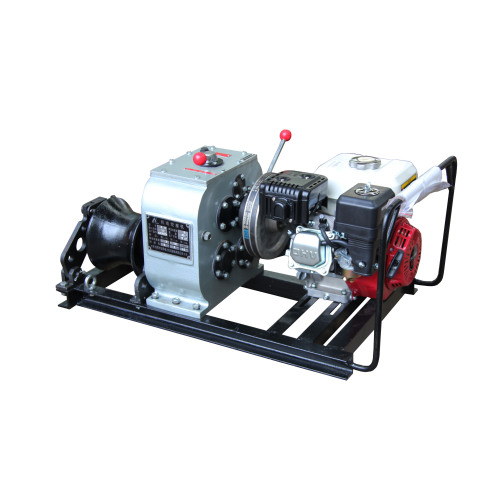

- 型式：ZJ-QXM-30/7（ホンダGX160ガソリンエンジン/ヤマハ4馬力ガソリンエンジン搭載）
- 回転とギアのパラメータ:
- 正転・1速（スロー）：速度9rpm、線速4m/min、トラクション3T
- 正転・2速（速）：速度16rpm、線速7m/min、トラクション1.8T
- 逆回転・リバースギア：回転速度7.5rpm、線速度3.3m/min（吊り上げ厳禁）
- 電力: 3.05 kW / 3.3 kW
- 全体寸法: 840*450*500 mm
- 重量：単体重量75kg/63kg、パワーウェイト15kg/16kg、木箱重量20kg/15kg
モデルB1019
- 品番：B1019

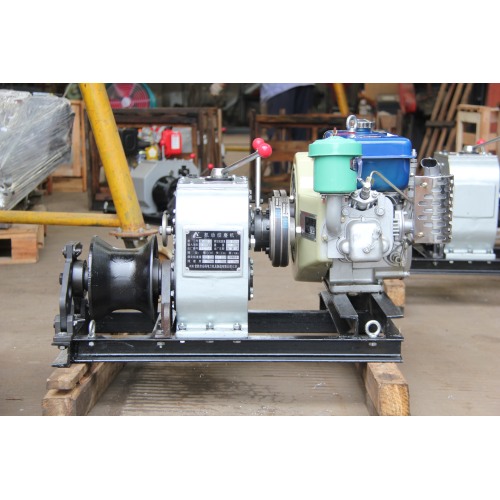

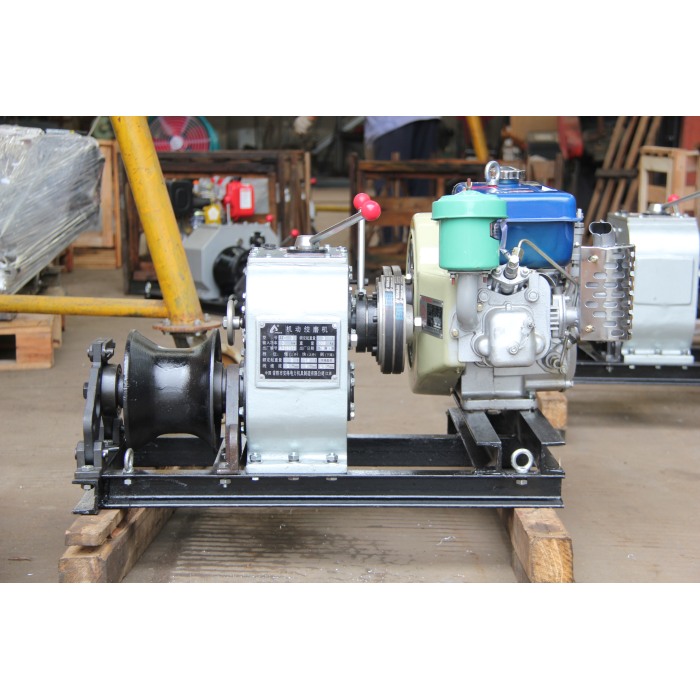

- 型式：ZJ-CXM-30/9（空冷170ユニットまたは水冷横置き手回しディーゼルエンジン搭載）
- 回転とギアのパラメータ:
- 正転・1速（スロー）：速度12rpm、線速度5m/min、トラクション3T
- 正転・2速（速）：速度21rpm、線速9m/min、トラクション1.8T
- 逆回転・リバースギヤ：回転速度10rpm、線速度4.5m/min（吊り上げ厳禁）
- 電力: 2.94kW
- 全体寸法: 840*600*500 mm
- 重量：単体重量72kg、パワー重量41kg、木箱重量16kg
モデルB1020
- 品番：B1020
- 型式：ZJ-DXM-30/7（3KW電動モーター搭載）
- 回転とギアのパラメータ:
- 正転・1速（スロー）：速度8.5rpm、線速4m/min、トラクション3T
- 正転・2速（速）：速度16rpm、線速7m/min、トラクション1.8T
- 逆回転・リバースギヤ：回転速度7rpm、線速度3m/min（吊り上げ厳禁）
- 電力: 3kW
- 全体寸法: 770*600*460 mm
- 重量：機械全体重量105kg、木箱重量10kg
製品の特徴
- 高度なベルトドライブシステム：ベルトトランスミッション設計により、より強力な耐荷重能力と安定性が確保され、コアコンポーネントの摩耗が軽減され、動作ノイズを最小限に抑えながら耐用年数が延長されます。
- マルチギア速度調整：1速（低速）、2速（高速）、リバースギアを装備し、さまざまなシナリオでの柔軟な操作のためのさまざまなトラクション要件に適応します。
- 多様な電源オプション：ガソリンエンジン（国産168F、ホンダGX160、ヤマハ4HP）、ディーゼルエンジン（170空冷/水冷）、3KW電気モーターをサポートし、さまざまな作業環境のニーズに対応します。
- 堅牢な構造: 頑丈なフレーム構造は、継続的な過酷な使用に耐え、最小限のメンテナンス要件と長期的な信頼性を備えています。
- 安全設計：不適切な操作のリスクを回避するために「吊り上げ厳禁」を明記し、オペレーターの安全を確保します。
- コンパクトな寸法: 狭い建設現場での輸送と展開が容易になるように全体のサイズが最適化されています。
製品の使用方法
- 使用前検査: ベルトドライブシステム、ギアボックス、パワーユニット (エンジン/モーター)、および留め具の完全性を確認します。装置の周囲に異物がないことを確認してください。
- 電源始動: ガソリン/ディーゼルエンジンモデルの場合: 仕様に従って燃料とオイルを追加し、エンジンを始動します。電気モーターモデルの場合: 安定した電源に接続し、モーターを始動します。
- ギア調整: トラクション重量と速度要件に基づいて、適切なギア (1 速/2 速/後進) を選択します。ギアがしっかりと噛み合っていることを確認してください。
- 操作の実行：ケーブル/スチールワイヤーロープをグラインダーの牽引端に固定し、牽引操作を開始し、過負荷を回避するために装置の運転状態をリアルタイムで監視します。
- シャットダウンプロセス: まずトラクションを停止し、ギアをニュートラルに切り替え、次にパワーユニットをシャットダウンし (エンジン/モーターをオフにし)、電源を切断します (電気モデルの場合)。
- 使用後のメンテナンス: 使用後は、装置の表面を清掃し、ベルトの張力と摩耗を確認し、乾燥した換気の良い場所にグラインダーを保管してください。
アプリケーションシナリオ
- 電力建設: 送電網プロジェクトにおける高圧ケーブル、送電線スチールワイヤーロープの敷設と設置。
- 通信工学: 都市/地方の通信ネットワーク構築における光ファイバーケーブル、通信線の牽引。
- 建設現場：建物吊り上げ、基礎工事、構造補強用の重量ワイヤー、スチールロープの取り扱い。
- 工業製造: 工場の生産ライン、特に金属加工や重機の組み立てにおける重量物の牽引。
- インフラストラクチャ プロジェクト: 道路、橋、トンネル建設プロジェクトにおけるケーブル敷設。
お客様のメリット
- 作業効率の向上: 高出力の牽引能力 (最大 3T) により、手作業の強度が軽減され、従来の工法と比較して施工サイクルが 30% 短縮されます。
- メンテナンスコストの削減：摩耗率の低いベルトドライブシステムにより、部品交換の頻度とメンテナンスコストを削減します。
- 動作安定性の向上: 安定した動力伝達により、安定したトラクション性能が確保され、不安定なトラクションによるケーブル/ワイヤーの損傷が回避されます。
- 柔軟な適応性: 複数の動力およびギアのオプションがさまざまな作業環境に適合し、複数の種類の機器の必要性を軽減します。
- 長寿命：堅牢なフレームと高品質のコンポーネントにより、通常の使用で5年以上の耐用年数が保証されます。
認証とコンプライアンス
当社の 3 トン ベルトドライブ グラインダーは、安全性と品質に関する CE 認証 (Conformité Européenne) や品質マネジメント システムに関する ISO 9001:2015 認証を含む国際工業規格に準拠しています。すべての製品は工場での厳格なテストに合格し、世界的な産業安全性と性能要件への準拠を保証します。
カスタマイズオプション
- パワーユニットのカスタマイズ：顧客の地域の燃料供給と電力状況に応じて、ガソリン/ディーゼル/電気のパワーユニットをカスタマイズします。
- 寸法調整: 特別な設置または輸送の要件に合わせて全体の寸法を微調整します。
- アクセサリのカスタマイズ: 特定のケーブル/ワイヤ タイプに合わせてトラクション アクセサリ (さまざまなタイプのクランプなど) をカスタマイズします。
- 色のカスタマイズ: 顧客のブランドアイデンティティに合わせて機器の表面の色をカスタマイズします (最小注文数量が適用されます)。
製造工程
- 設計と研究開発: 顧客のニーズと業界標準に基づいてグラインダーを設計し、ベルト駆動システムと構造設計を最適化します。
- 材料の選択: フレームには高張力鋼、ベルトには耐摩耗性ゴム、ブランドの動力部品を選択します。
- 精密加工: コアコンポーネント (ギアボックス、トラクションホイール) を CNC 加工し、寸法精度を確保します。
- 組み立て: ベルトの張力やギアの噛み合いを厳密にチェックしながら、専門の技術者がコンポーネントを組み立てます。
- パフォーマンステスト: 負荷、速度、耐久性のテストを実施して、技術仕様への準拠を確認します。
- 品質検査と梱包：最終品質検査を行った後、輸送による損傷を防ぐために木箱で梱包します。
お客様の声とレビュー
- ABC Power Construction Co., Ltd. (米国) : 「3 トンの電動グラインダー ベルト ドライブにより、当社のケーブル敷設効率が大幅に向上しました。ベルト ドライブ システムは安定しており、マルチギア設計は現場のニーズをすべて満たしています。当社は 10 台購入しましたが、その性能に非常に満足しています。」
- XYZ Communication Engineering (オーストラリア) : 「このグラインダーは操作とメンテナンスが簡単です。電動モーター モデルは静かで環境に優しく、都市通信プロジェクトに最適です。カスタマイズ サービスのおかげで、現地の電力基準に適応することもできました。」
- LM Construction Group (カナダ) : 「グラインダーの耐久性のある構造は、過酷な建設現場の条件に耐えます。大きなメンテナンスの問題もなく 2 年間使用しており、コストを大幅に節約できます。」
よくある質問
- Q: 3 トンのベルトドライブグラインダーの最大牽引能力はどれくらいですか?
A: 最大牽引能力は 1 速 (低速) で 3T です。トラクション容量は 2 速 (高速) で 1.8T です。安全確保のため吊り上げ作業は固く禁止しております。 - Q: ベルトドライブシステムのメンテナンスはどのようにすればよいですか?
A: ベルトの張力と摩耗状態を定期的に確認してください。ベルトにひび割れや伸びがある場合は交換してください。摩擦を減らすためにトランスミッションシャフトに適切な潤滑剤を塗布してください。 - Q: グラインダーは屋外の過酷な環境でも使用できますか?
A: はい。本装置は防水・防塵フレームを採用しており、雨や埃などの環境下での屋外使用に適しています（電源ユニットを直接雨から保護してください）。 - Q: 製品の保証期間は何ですか?
A: 機械全体には 1 年間、コアコンポーネント (ギアボックス、パワーユニット) には 2 年間の保証を提供します。生涯にわたる保守サービスもご提供しております。 - Q: 納期はどれくらいですか?
A: 標準モデルの場合、納期は 7 ～ 15 営業日です。カスタマイズされたモデルの場合、納期はカスタマイズ要件に応じて 20 ～ 30 営業日です。
