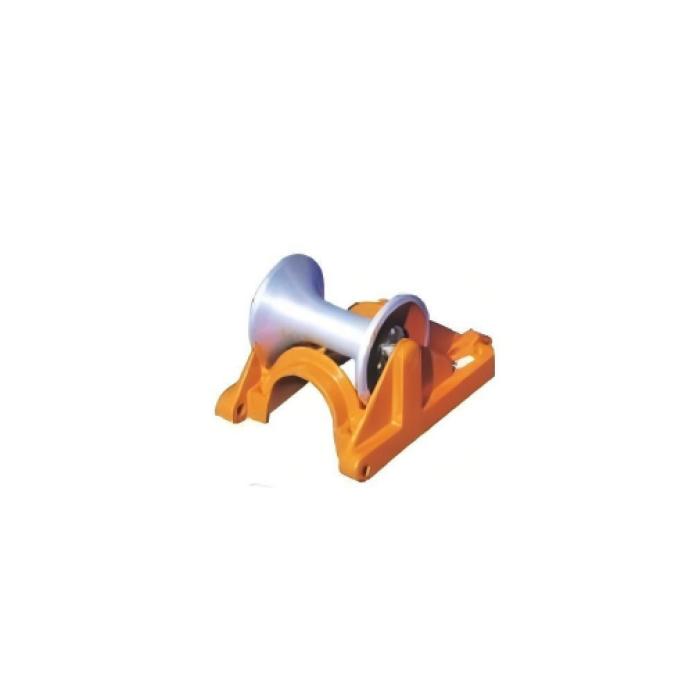

ケーブルアースリニアプーリー（鋳造アルミフレーム）
製品概要
ケーブル アース リニア プーリー鋳造アルミニウム フレームは、ケーブル敷設プロジェクト中に効率的かつ安全にケーブルを引っ張り、直線経路に沿って輸送できるように設計されたプロ仕様の軽量補助装置です。アルミフレームを採用した高性能リニアケーブルプーリーとして、精密鋳造アルミフレームを採用し、優れた強度と超軽量設計を両立させ、耐食性、操作性、ケーブル摩耗の最小化を実現しています。当社のケーブル用鋳造アルミニウム グランド プーリーは、電力、電気通信、建設、および産業用ケーブル敷設シナリオで広く採用されており、スムーズなケーブルの動きに対する信頼性の高いサポートを提供し、従来の鉄骨フレーム プーリーと比較してプロジェクトのダウンタイムを 40% 削減します。
技術仕様
主要な構造パラメータと性能パラメータ
- フレーム材質：高級アルミニウム鋳造合金（ZL102、耐食性、強度重量比≧180MPa/kg・m3）
- プーリーの材質: ナイロン PA66 (標準) / ポリウレタン (PU、耐摩耗性の場合はオプション)
- 軸受種類：精密密封玉軸受（二重シールド、IP65防塵・防水）
- 最大積載量: 500kg / 800kg / 1000kg (カスタム最大1500kg)
- プーリー直径: 80mm / 100mm / 120mm (ケーブル直径 10-50mm に適合)
- 標準外形寸法: 150×120×100mm (長さ×幅×高さ) / カスタムサイズも利用可能
- 正味重量: 1.2kg (80mm プーリー) / 1.8kg (120mm プーリー) (一人で扱える軽量)
- 動作温度: -30°C ～ 80°C (極端な屋外気候に適しています)
- 耐食性: 塩水噴霧テスト ≥800h (鋳造アルミニウムフレームに錆びなし)
- 摩擦係数: ≤0.15 (ケーブルの引っ張り抵抗を最小限に抑える)
- 取付タイプ：ボルト固定/地面杭固定（付属品含む）
製品の特徴
- 高強度鋳造アルミニウムフレーム: ZL102 鋳造アルミニウム合金は、スチールフレームよりも強度重量比が 30% 高く、プーリー全体の重量が 50% 削減され、狭い建設スペースでの設置と輸送が容易になります。
- 低摩擦精密ベアリング: 二重シールドのシールドボールベアリングは摩擦係数 ≤0.15 を実現し、通常のプーリーと比較してケーブルの引っ張り抵抗を 30% 削減し、敷設効率を 40% 向上させます。
- ケーブル保護設計: 丸みを帯びたエッジを備えた滑らかなナイロン/PU プーリー表面によりケーブルの摩耗が排除され、ケーブルの損傷率が 90% 削減され、プロジェクト チームの交換コストが削減されます。
- 耐食性と耐候性: 酸化防止コーティングを施した鋳造アルミニウムフレームは、湿気、ほこり、化学的腐食に耐性があり、沿岸、工業、または湿気の多い環境での屋外での使用に最適です。
- 簡単な取り付けと調整: シンプルなボルト/グラウンドステーク取り付け機構 (特殊な工具は不要) により、1 人で 5 分以内に取り付けが可能です。直線経路のケーブル敷設のためにプーリーの位置を微調整できます。
- 多用途なケーブル互換性: 複数のプーリー直径 (80 ～ 120 mm) は直径 10 ～ 50 mm のケーブルに適合し、プーリーを交換することなく電力、通信、および制御ケーブルの敷設ニーズに適応します。
製品の使用方法
- 使用前検査:
- 鋳造アルミニウムフレームに亀裂や変形がないか確認します。プーリーの回転 (スムーズで詰まりがない) とベアリング シールの完全性を確認します。
- 過負荷を避けるために、ケーブルの鋳造アルミニウム製アースプーリーの耐荷重がケーブルの重量と一致していることを確認してください。
- インストール:
- 計画された直線ケーブル経路に沿ってプーリーを配置します。ボルト（セメント表面の場合）または地面用杭（土壌/芝生表面の場合）を介してフレームを地面に固定します。
- プーリーの位置を調整して、ケーブルの敷設方向に対して完全に直線になるようにします (スムーズな動きに重要です)。
- ケーブルの配置: ケーブルをプーリーの溝にそっと置きます。プーリーの表面に完全に接触していることを確認します (摩耗を防ぐため、エッジは接触しません)。
- 操作: ケーブルをまっすぐな経路に沿ってしっかりと引っ張ります。プーリーの回転を監視して、詰まりやケーブルの滑りがないことを確認します (必要に応じて張力を調整します)。
- 使用後の分解と保管:
- ケーブルを取り外し、プーリーを取り付け面から取り外します。乾いた布でプーリーやフレームを掃除し、ほこりや破片を取り除きます。
- アルミニウムフレーム付きリニアケーブルプーリーは、乾燥した換気の良い場所に保管してください。変形を防ぐため、フレームの上に重いものを積み重ねないでください。
アプリケーションシナリオ
- 電力産業: 架空送電線、地下配電ネットワーク、変電所のケーブル敷設のためのストレートパスケーブル敷設。
- 電気通信: 通信塔ネットワーク、都市通信インフラストラクチャ、およびデータセンターのケーブル配線のための光ファイバー/銅線ケーブル敷設。
- 建設工事：商業・住宅用建物配線（電気・通信ケーブル）及び建設現場での仮設ケーブル敷設。
- 産業用コンベヤ システム: 工場のコンベヤ ベルト、自動生産ライン、重機の直線ケーブルの動きをガイドおよびサポートします。
- 自治体エンジニアリング: 街路照明、交通信号システム、都市公共施設ネットワークのアップグレードのためのケーブル敷設。
- 鉱山および石油/ガス: 鉱山現場の電力/通信ケーブル用の軽量ケーブル輸送 (耐食性フレームは過酷な鉱山環境に適応します)。
お客様のメリット
- 敷設効率が 40% 向上: 低摩擦の精密ベアリングによりケーブルの引っ張り抵抗が軽減され、リニアケーブル輸送の労働時間と労力が削減されます。
- ケーブルの摩耗を 90% 削減: 滑らかなナイロン/PU プーリーの表面と丸みを帯びたエッジにより、ケーブルの完全性が維持され、コストのかかるケーブル交換やプロジェクトの遅延が解消されます。
- スチール製プーリーより 50% 軽量: 高強度の鋳造アルミニウム フレームにより、1 人での設置/輸送が可能になり、重いスチール製プーリーと比較して人件費を 30% 削減します。
- 長期耐久性: 耐食性の鋳造アルミニウムと密閉ベアリングにより 8 年以上の耐用年数 (屋外使用) が実現し、プロジェクト チームの ROI を最大化します。
- グローバル コンプライアンス: CE/ISO 9001 認証により、国際的なプロジェクト入札に不可欠な EU/米国の安全および品質基準への準拠が保証されます。
- 多用途な互換性: 複数のプーリー直径が 10 ～ 50 mm のケーブルに適合するため、複数のタイプのプーリーの必要性が減り、在庫コストが 40% 削減されます。
認証とコンプライアンス
当社のケーブル グランド リニア プーリー鋳造アルミニウム フレームは、厳格な世界的な品質と安全基準に準拠しており、信頼性の高いパフォーマンスと地域全体の規制遵守を保証します。
- CE 認証 (Conformité Européenne): 産業用補助機器に関する EU 機械指令 2006/42/EC に準拠。
- ISO 9001:2015 認証: 材料調達、鋳造、組立プロセスにおける厳格な品質管理を検証します。
- RoHS 準拠: 環境および労働衛生上の安全のため、有害物質 (Pb、Hg、Cd) は含まれていません。
- ASTM B221 準拠: 鋳造アルミニウム合金は、強度と耐食性に関する米国材料試験協会の基準を満たしています。
- IP65等級（ベアリング）：二重シールドベアリングは防塵・防水性があり、屋外/過酷な環境での使用に適しています。
すべてのユニットは出荷前に工場で 100% テスト (負荷容量、回転の滑らかさ、耐食性) を受け、世界的な業界基準に準拠していることを確認します。
カスタマイズオプション
- 耐荷重のカスタマイズ: 頑丈なケーブル敷設プロジェクトの場合は最大 1500kg (MOQ: 50 ユニット)。
- サイズのカスタマイズ: 特別なケーブル直径/経路要件に合わせてプーリー直径 (60mm ～ 150mm) とフレーム寸法を調整します (MOQ: 30 ユニット)。
- マテリアルのカスタマイズ:
- プーリー: 摩耗の激しいシナリオにはポリウレタン (PU)、高温環境にはステンレス鋼。
- フレーム: 316 ステンレス鋼 (沿岸/腐食性鉱山環境用) (MOQ: 100 ユニット)。
- ブランドのカスタマイズ: 鋳造アルミニウムフレームに企業ロゴ、定格荷重、または安全警告をレーザー彫刻しました (MOQ: 100 ユニット)。
- アクセサリのカスタマイズ: 追加の取り付けボルト/ステーク、プーリー潤滑キット、または現場使用用の保管バッグ (MOQ: 50 ユニット)。
製造工程
- 設計とエンジニアリング: 3D モデリングにより、鋳造アルミニウムのフレーム構造とプーリーの溝形状を最適化します。有限要素解析では、耐荷重能力と応力分布をテストします。
- 材料調達: 高品位 ZL102 鋳造アルミニウム合金 (ISO 認定サプライヤー) と精密ボールベアリングは、厳格な強度/腐食テストを受けています。
- 鋳造アルミニウム成形：フレームコンポーネントの高圧ダイカスト（公差±0.2mm）。フレームの強度と耐食性を高めるための熱処理。
- 精密機械加工：プーリーシャフトとフレーム取り付け穴のCNC機械加工。プーリーの表面を研磨して鋭利なエッジを除去します（ケーブルの摩耗を防ぎます）。
- 組み立てと品質管理: ベアリングとプーリーをフレームに組み立てます。回転の滑らかさ、耐荷重、フレームの完全性を全数検査します。
- 試験と認証：耐荷重試験（1.2×定格荷重、24時間）、耐食性試験（塩水噴霧）、回転摩擦試験。各バッチの認証文書。
- 梱包と発送: 耐衝撃フォーム梱包 (鋳造アルミニウムフレームを変形から保護)。世界中の目的地への海/空輸送用にカスタマイズされた木箱。
お客様の声とレビュー
- EU Power Grid (ドイツ) : 「ケーブル接地リニアプーリー鋳造アルミニウムフレームは、当社の 110kV 電力ケーブル敷設プロジェクトを変革しました。軽量設計により、チームは 1 時間あたり 20 以上のプーリーを設置でき、低摩擦ベアリングにより牽引時間を 40% 短縮できます。CE 認証は当社の EU 準拠の鍵でした。」
- US Telecom Solutions (テキサス) : 「都市部の光ファイバー ケーブルの敷設には、アルミニウム フレームのリニア ケーブル プーリーを使用しています。PU プーリーによりケーブルの摩耗がなくなり、耐腐食性のフレームがテキサスの湿気にも耐えられるため、ケーブル交換コストを 80% 削減できました。」
- Australian Construction Group (シドニー) : 「ケーブル用の鋳造アルミニウム グランド プーリーは、遠隔地の建設現場に最適です。その軽量設計により奥地への輸送が容易で、800kg の耐荷重により当社の重い電力ケーブルを処理できます。8 年以上の耐用年数は当社の長期プロジェクト計画に適合します。」
- Asia Telecom (シンガポール) : 「当社の 50 mm 通信ケーブル用に 120 mm プーリー モデルをカスタマイズしました。鋳造アルミニウム フレームは沿岸地域での塩水噴霧に耐え、密閉ベアリングは熱帯気候でも問題なく機能します。都市通信のアップグレードに優れたパフォーマンスを発揮します。」
よくある質問
- Q: ケーブルアースリニアプーリー鋳造アルミニウムフレームの最大耐荷重はどれくらいですか?
A: 標準モデルは 500kg/800kg/1000kg をサポートします。重量プロジェクト向けに最大 1500kg のカスタム モデルを提供します (MOQ: 50 ユニット)。 - Q: 摩耗が激しいシナリオに合わせてプーリーの材質をカスタマイズできますか?
A: はい。当社では、標準的なナイロン PA66 よりも耐久性の高い、高摩耗ケーブル敷設用のポリウレタン (PU) プーリー (MOQ: 30 ユニット) を提供しています。 - Q: アルミフレームのリニアケーブルプーリーのメンテナンスはどうすればよいですか?
A: 必要なメンテナンスは最小限です。6 か月に 1 回、ベアリングに注油してください (リチウムベースのグリースを使用)。ほこりの蓄積を防ぐために、フレーム/プーリーを乾いた布で掃除してください (化学クリーナーは必要ありません)。 - Q: ケーブル用の鋳造アルミニウム アース プーリーは、沿岸地域での屋外使用に適していますか?
A: はい - 標準の鋳造アルミニウム フレームには酸化防止コーティングが施されています (塩水噴霧テスト ≥800 時間)。極端な沿岸/腐食環境向けに 316 ステンレス鋼フレームも提供しています (MOQ: 100 ユニット)。 - Q: ケーブルアースリニアプーリーの保証は何ですか?
A: フレームの構造的完全性については 2 年間、ベアリング/プーリーについては 1 年間の保証を提供しており、生涯にわたる技術サポートも提供されます。 - Q: 1 つのプーリーを取り付けるのにどれくらい時間がかかりますか?
A:ケーブル用の単一鋳造アルミニウム アース プーリーは、 1 人で 5 分以内に取り付けることができます (ボルト/ステーク取り付け)。特殊な工具は必要ありません。
