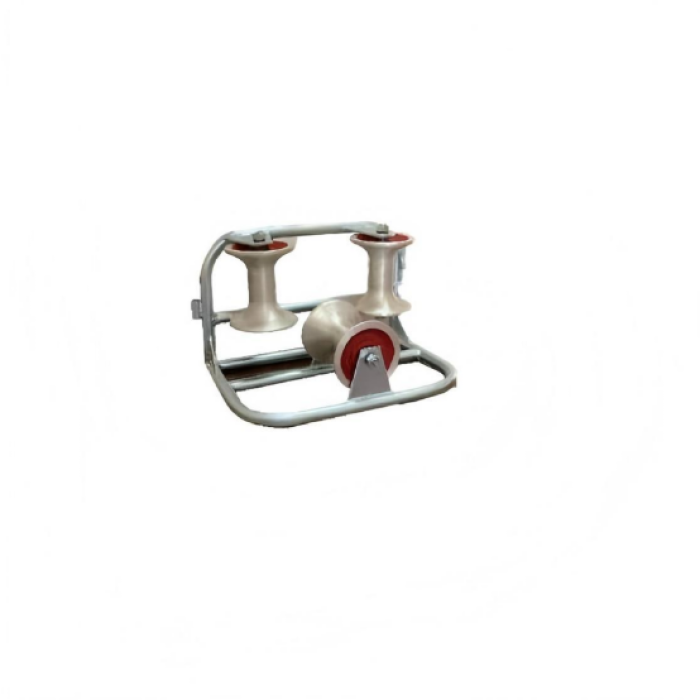

ケーブルグランドコーナープーリー（3輪セット）
製品概要
ケーブル グランド コーナー プーリー 3 ホイール セットは、ケーブル敷設経路の曲がり角で効率的かつ安全にケーブルを引っ張り、輸送できるように設計されたプロ仕様の補助装置です。高性能の3 輪ケーブル グラウンド プーリーとして、その 3 輪構成により、均等な荷重分散、柔軟なコーナリング、最小限のケーブル摩擦が保証され、電力、通信、建設、および産業用ケーブル敷設プロジェクトのコアとなるケーブル建設機器のグラウンド プーリーとなっています。耐久性と耐腐食性の素材で作られたこのプーリーは、シングル/ダブル ホイールの代替品と比較して、ケーブルの損傷を 85% 削減し、コーナー ケーブルを引っ張る労働力を 50% 削減します。
技術仕様
主要な構造パラメータと性能パラメータ
- フレーム材質：高張力鋼（粉体塗装）/鋳造アルミニウム合金（オプション、軽量）
- プーリー材質: ナイロン PA66 (標準) / ポリウレタン (PU、高耐摩耗性)
- ベアリング種類：密閉型精密ボールベアリング（IP65防塵・防水）
- 最大積載量: 800kg / 1000kg / 1500kg (カスタム最大2000kg)
- コーナー適応範囲: 90° / 120° / 150° (固定角度または調整可能)
- プーリー直径: 80mm / 100mm / 120mm (ケーブル直径 10-60mm に適合)
- 標準外形寸法: 220×180×150mm (長さ×幅×高さ) / カスタムサイズも利用可能
- 正味重量: 3.5kg (スチールフレーム、80mm プーリー) / 2.2kg (アルミフレーム、80mm プーリー)
- 動作温度: -35°C ～ 85°C (極端な屋外気候に適しています)
- 耐食性: 塩水噴霧試験 ≥800h (粉体塗装スチールフレーム)
- 摩擦係数: ≤0.18 (コーナーでのケーブルの引っ張り抵抗を最小限に抑える)
- 取付タイプ：ボルト固定 / 地面杭固定 / ポータブルベース（付属品含む）
製品の特徴
- トリプルホイール荷重分散: 3 つの同期ホイールがケーブルの重量とコーナーの引っ張り力を均等に分散し、ケーブルの滑りをなくし、ケーブルにかかる局所的な圧力を 70% 軽減し、ケーブルの変形/摩耗を防ぎます。
- 柔軟なコーナー適応: 最適化されたホイール間隔と角度設計は 90°～150° の曲げをサポートし、プーリーの位置を変更することなく狭い建設現場のコーナーに適応し、敷設効率を 45% 向上させます。
- 低摩擦精密ベアリング：IP65 シールドボールベアリングは、ほこりの多い/湿った環境でもスムーズな回転を保証し、非シールドベアリングと比較してコーナーケーブルを引っ張る労力を 50% 削減します。
- 耐久性と耐腐食性のフレーム：粉体塗装されたスチールフレームは、錆、湿気、化学腐食に耐性があります。鋳造アルミニウムのオプションは、遠隔地での持ち運び用に 38% の軽量化を実現します。
- ケーブル保護設計: 滑らかで丸みを帯びたプーリーのエッジと高靭性ナイロン/PU 表面により、ケーブルの擦り傷がなくなり、プロジェクト チームのケーブル交換コストが 85% 削減されます。
- 簡単な設置と操作: 特殊な工具は必要ありません。設置は 1 人で 8 分以内で完了します。調整可能なベースにより、コーナー角度を微調整してケーブルを最適に配置できます。
製品の使用方法
- 使用前検査:
- フレームに亀裂や変形がないか確認します。 3 つのプーリーがすべてスムーズに回転し (詰まりがない)、ベアリング シールが損傷していないことを確認します。
- 3 輪ケーブル グランド プーリーの耐荷重とコーナー角度がプロジェクトのケーブル重量/パスの曲げに一致していることを確認します。
- インストール:
- プーリーをケーブル敷設経路の正確な角に配置します。ボルト (セメント) または地面の杭 (土/草) を介してフレームを地面に固定します。
- プーリーの角度を調整して (調整可能な場合)、ケーブルの入力/出力の方向に合わせます (摩擦を最小限に抑えるために重要です)。
- ケーブルの配置: ケーブルを 3 つすべてのプーリーの溝にそっと置きます。各ホイールと完全に接触していることを確認します (摩耗を防ぐためにエッジが接触しないようにします)。
- 操作: ケーブルを角の周りでしっかりと引っ張ります。プーリーの回転を監視して、滑りや不均一な負荷がないことを確認します（必要に応じて、引っ張る速度を調整します）。
- 使用後の分解と保管:
- ケーブルを取り外し、プーリーを取り付け面から取り外します。乾いた布でプーリーやフレームを掃除し、ほこりや破片を取り除きます。
- ケーブル グランド コーナー プーリー 3 ホイール セットは、乾燥した換気の良い場所に保管してください。変形を防ぐため、フレームの上に重いものを積み重ねないでください。
アプリケーションシナリオ
- 電力産業: 地中配電網、変電所のケーブル配線、架空送電線の屈曲部のコーナーケーブル敷設。
- 電気通信: 建物の角、通信塔の基部の曲がり部分、都市通信ネットワークのアップグレードへの光ファイバー/銅線ケーブルの設置。
- 建設プロジェクト: 壁/床コーナーでの建物配線 (電気/通信ケーブル)、および建設現場の電力システムの仮設ケーブル敷設。
- 自治体エンジニアリング: 街灯柱、交通信号キャビネットの角、都市公共施設ネットワークの曲がり部分の周囲のケーブル配線。
- 鉱業および石油/ガス: 鉱山現場の電力/通信ケーブルのコーナー ケーブル輸送 (耐食性フレームは過酷な鉱山環境に適応します)。
- 産業施設: 工場内の機械/装置コーナー周辺のケーブル管理、および自動化された生産ラインのケーブル配線屈曲部。
お客様のメリット
- 労働力を 50% 削減: トリプルホイールの低摩擦設計により、コーナーでケーブルを引っ張るのに必要な力が削減され、人件費と作業者の疲労が軽減されます。
- ケーブル損傷を 85% 削減: 滑らかなプーリー表面と均等な荷重分散により摩耗や変形が排除され、高価なケーブル交換やプロジェクトの遅延が回避されます。
- 敷設効率が 45% 向上: 柔軟なコーナー適応 (90°-150°) により、プーリーの位置を繰り返し変更する必要がなくなり、屈曲部でのケーブルの設置が迅速化されます。
- 長期耐久性: 耐食性フレームと密閉ベアリングにより 10 年以上の耐用年数 (屋外使用) が実現し、ケーブル建設チームの ROI を最大化します。
- グローバル コンプライアンス: CE/ISO 9001 認証により、国際的なプロジェクト入札に不可欠な EU/米国の安全性と品質基準への準拠が保証されます。
- 多彩な互換性: 複数のプーリー直径が 10 ～ 60 mm のケーブルに適合するため、特殊なプーリーの必要性が減り、在庫コストが 40% 削減されます。
認証とコンプライアンス
当社のケーブル建設機械のグランド プーリー(3 輪セット) は、厳格な世界的な品質および安全基準に準拠しており、どの地域でも信頼性の高いパフォーマンスを保証します。
- CE 認証 (Conformité Européenne): 産業用補助機器に関する EU 機械指令 2006/42/EC に準拠。
- ISO 9001:2015 認証: 材料調達、製造、組み立てプロセスにおける厳格な品質管理を検証します。
- RoHS 準拠: 環境および労働衛生上の安全のため、有害物質 (Pb、Hg、Cd) は含まれていません。
- ASTM A36 準拠: スチールフレームは、強度と耐食性に関する米国試験材料協会の基準を満たしています。
- IP65等級（ベアリング）：密閉ベアリングは防塵性と防水性を備えており、屋外/過酷な建設現場での使用に適しています。
すべてのユニットは出荷前に工場で 100% テスト (耐荷重、回転の滑らかさ、コーナーのパフォーマンス) を受け、世界的な業界基準に準拠していることを確認します。
カスタマイズオプション
- 耐荷重のカスタマイズ: 頑丈な産業用ケーブル敷設の場合は最大 2000kg (MOQ: 50 ユニット)。
- 角度のカスタマイズ: 調整可能なコーナー角度 (90°-150°) または固定の特殊角度 (例: 45°) (MOQ: 30 ユニット)。
- マテリアルのカスタマイズ:
- フレーム: 316 ステンレス鋼 (海岸/腐食環境) / 鋳造アルミニウム (軽量ポータブル用途)。
- プーリー: PU (高摩耗) / ステンレス鋼 (高温環境) (MOQ: 40 個)。
- サイズのカスタマイズ: 特大ケーブルに適合するプーリー直径 (60mm ～ 150mm) とフレーム寸法 (MOQ: 30 ユニット)。
- ブランドのカスタマイズ: フレームに企業ロゴ、定格荷重、または安全警告をレーザー彫刻します (MOQ: 100 ユニット)。
- アクセサリのカスタマイズ: 追加の取り付けボルト/ステーク、プーリー潤滑キット、またはポータブル キャリング ケース (MOQ: 50 ユニット)。
製造工程
- デザインとエンジニアリング: 3D モデリングにより、トリプルホイールの間隔とコーナー角度が最適化されます。有限要素解析では、曲げ部でのフレームの耐荷重能力をテストします。
- 材料調達: 高級鋼/鋳造アルミニウム (ISO 認定サプライヤー) と精密ベアリングは強度/腐食テストを受けています。
- フレーム成形：スチールフレーム溶接/粉体塗装。鋳造アルミフレーム高圧ダイキャスト(公差±0.2mm)。
- プーリーとベアリングのアセンブリ: プーリー溝の CNC 機械加工。プーリーにシールドベアリングを圧入（スムーズな回転を保証）。
- 最終組み立てと品質管理: トリプルホイールをフレームに統合。コーナーの回転と荷重分散を全数検査します。
- 試験と認証: 負荷試験 (1.2×定格荷重、24 時間)、コーナー引っ張り摩擦試験、および耐食性試験;各バッチの認証文書。
- 梱包と発送: 耐衝撃フォーム梱包 (フレーム/プーリーを損傷から保護)。海上/航空輸送用にカスタマイズされた木箱。
お客様の声とレビュー
- EU Power Grid (ドイツ) : 「ケーブル グランド コーナー プーリー 3 輪セットは、都市部の街角に 110kV ケーブルを敷設するのに不可欠です。90 度の角度設計によりケーブルの摩耗が排除され、CE 認証は EU 準拠の鍵でした。曲がり角でのプロジェクト時間を 40% 削減しました。」
- US Telecom Solutions (テキサス) : 「通信ケーブル設置業者として、光ファイバーの曲がりには 3 輪ケーブル グランド プーリーを使用しています。PU プーリーはテキサスの熱に耐え、1,000 kg の耐荷重で太い通信ケーブルを処理できるため、ケーブルの損傷が 90% 削減されました。」
- Australian Construction Group (シドニー) : 「鋳造アルミニウム フレーム バージョンは、人里離れたアウトバック プロジェクトに最適です。軽量設計で持ち運びが簡単で、150 度の角度は凹凸のある地形の隅にも適応します。10 年以上の耐用年数は当社の長期プロジェクト計画に適合します。」
- Asia Power (シンガポール) : 「60 mm 電力ケーブル用に 120 mm プーリー モデルをカスタマイズしました。316 ステンレス鋼フレームは沿岸地域での塩水噴霧に耐え、密閉ベアリングは熱帯気候でも問題なく機能します。都市の電力網のアップグレードに最適です。」
よくある質問
- Q: ケーブル グランド コーナー プーリー 3 輪セットの最大耐荷重はどれくらいですか?
A: 標準モデルは 800kg/1000kg/1500kg をサポートします。重量プロジェクトには最大 2000kg のカスタム モデルが利用可能です (MOQ: 50 ユニット)。 - Q: さまざまなコーナーの曲がりに合わせてプーリーの角度を調整できますか?
A: はい。特定のプロジェクトのニーズに合わせて、調整可能な角度モデル (90°-150°) (MOQ: 30 ユニット) または固定特殊角度 (例: 45°) を提供します。 - Q: 三輪ケーブルアースプーリーのメンテナンス方法は?
A: 必要なメンテナンスは最小限です。6 か月に 1 回、ベアリングにリチウムベースのグリースを注油してください。フレーム/プーリーは乾いた布で拭いてください (化学洗剤は使用しないでください)。 - Q: ケーブル建設機械のアースプーリーは海岸/腐食環境に適していますか?
A: はい。沿岸/鉱山地域に最適な、塩水噴霧耐性 1000 時間以上の 316 ステンレス鋼フレーム (MOQ: 40 ユニット) を提供しています。 - Q: 三輪ケーブルアースプーリーの保証は何ですか?
A: フレームの構造的完全性については 2 年間の保証、ベアリング/プーリーについては 1 年間の保証があり、生涯にわたる技術サポートが提供されます。 - Q: コーナーにプーリーを取り付けるのにどれくらい時間がかかりますか?
A: シングルケーブル グラウンド コーナー プーリー 3 ホイール セットは、 1 人で 8 分以内に取り付けることができます (ボルト/ステーク取り付け)。特殊な工具は必要ありません。
