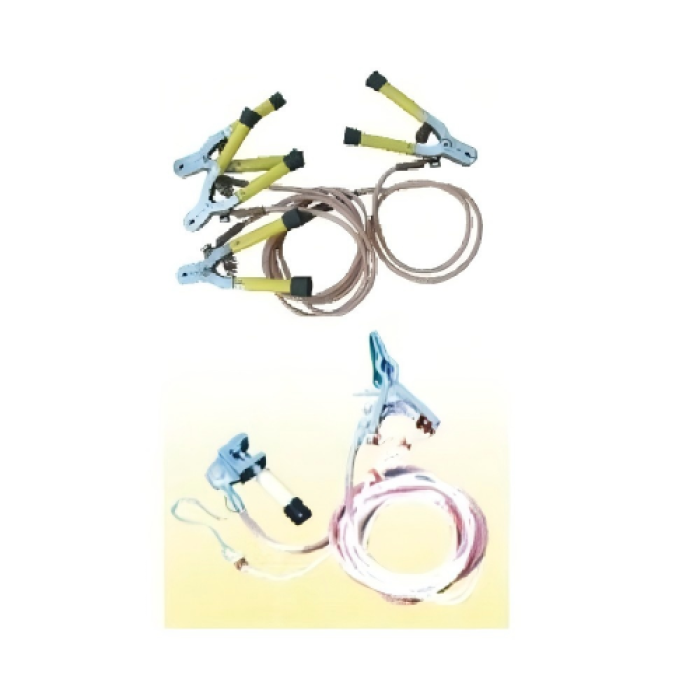

個人用セキュリティ補助接地線
製品概要
個人用安全接地ツール(個人用安全補助接地線) は、電力が供給されていない送電線や配電網のメンテナンス中に誘導感電から作業者を保護するために設計された重要な電気安全装置です。プロの安全ツールとして個人用接地を行い、電力侵入に対する補助保護層を提供し、さまざまな電圧レベルにわたって電気作業者の個人の安全を確保します (注: この補助接地線安全装置は正式な電気接地システムに代わるものではありません)。革新的な吊りクランプ設計により、工具不要の自動ワイヤクランプが可能になり、手動による手持ち操作が不要になり、リスクの高い電気作業シナリオでの安全性と効率性の両方が向上します。
技術仕様
主要な電気的および構造的パラメータ
- 適用電圧レベル: 10kV / 35kV / 110kV / 220kV (特殊電圧用にカスタマイズ可能)
- 線材: 錫メッキ銅コア (99.9% 純銅) + PVC 絶縁体 (難燃性、老化防止)
- ワイヤ断面積: 25mm² / 35mm² / 50mm² (急速電流分流のための高導電性)
- 標準ワイヤー長: 3m / 5m / 8m / 10m (カスタム長さは最大 20m 利用可能)
- 吊りクランプ材質：高強度アルミニウム合金（耐食性）+ナイロンロープ（引張強度≧500kg）
- クランプ開口範囲: 10-50mm (さまざまなワイヤ径に適応)
- 動作温度: -40°C ～ 80°C (極端な気候条件に適しています)
- 絶縁抵抗：≧1000MΩ（DC500Vにて、IEC規格に適合）
- 短絡耐量: ≥30s (定格短絡電流時)
- 正味重量: 2.5kg (3mモデル) / 4.2kg (10mモデル) (軽量で取り扱いが容易)
製品の特徴
- 自動吊り下げクランプ設計: 手持ち操作は必要ありません。ナイロンロープを介してクランプをワイヤーに下げて自動クランプします。ロープを持ち上げて解放すると、活電線や危険な電線との接触が 100% 減少し、事故のリスクが 80% 削減されます。
- 高導電性錫メッキ銅コア: 99.9% 純度の銅コアにより、誘導された電気を迅速に地面に逃がします。錫メッキ表面は酸化を防ぎ、10 年以上導電性を維持します。
- マルチ電圧互換性: 10kV ～ 220kV の電力線に適応し、複数の接地ツールの必要性を排除し、在庫コストを 40% 削減します。
- 難燃性断熱材: PVC 断熱層は V0 難燃性基準を満たしています。屋外での長期使用向けに、経年劣化、紫外線、化学腐食に耐性があります。
- 人間工学に基づいた軽量設計: 軽量アルミニウム合金クランプと柔軟な銅線により、一人での操作が可能です。滑り止めハンドル付きのナイロンロープにより、クランプの展開/回収時に安定した制御が保証されます。
- 世界的な安全規格に準拠: 短絡電流や極端な温度に耐えるようにテストされ、IEC/CE/ANSI 電気安全規格を満たしています。
製品の使用方法
- 使用前検査:
- ワイヤーの絶縁体に亀裂や磨耗がないか確認します。クランプのスプリングの弾性とナイロンロープの完全性を確認します。
- 補助接地線の安全装置が現用線の電圧レベルと一致していることを確認してください。
- 接地接続のセットアップ: ワイヤの接地端を検証済みの接地電極 (接地棒など) に固定して、安定した接地接続を確保します。
- クランプの展開:
- 通電されていないラインから安全な距離をとって立ちます。ナイロンロープを介して吊り下げクランプをターゲットワイヤーまで下げます。
- クランプが自動的にワイヤにロックされていることを確認します (「カチッ」という音が聞こえ、しっかりとクランプされていることを確認します)。
- 作業の実行: メンテナンス/修理作業を実行します。誘導電気は作業者の安全を保護するために、個人用安全接地ツールを介して地面に迂回されます。
- 作業後の回収: ナイロンロープを垂直に持ち上げてクランプをワイヤーから外します。保管する前に、接地端を外し、工具に損傷がないか検査してください。
- 保管: 乾燥した換気の良いケースに保管してください。絶縁の完全性を維持するために、鋭利な物体や腐食性物質との接触を避けてください。
アプリケーションシナリオ
- 配電網のメンテナンス: 10kV/35kV 都市/地方の配電線の修理中の誘導電気からの保護。
- 変電所の運用: 110kV/220kV 変電所の非通電機器メンテナンスのための補助接地。
- 送電線作業: 高電圧 (220kV+) 架空送電線の作業員の身体の安全保護。
- 産業用電気メンテナンス: 工場の電源システムの補助接地 (変圧器、開閉装置のメンテナンスなど)。
- 緊急電源修理: 嵐や事故後の送電線修理に迅速に配備し、救助隊員を保護します。
- 電気工事プロジェクト: 新しい電力線の設置と試運転のための補助的な安全対策。
お客様のメリット
- 作業者の最大限の安全性: 自動クランプ設計により、ワイヤとの直接接触が排除され、感電事故が 80% 減少し、電力会社の責任リスクが軽減されます。
- 世界標準への準拠: CE/IEC/ANSI 認証により、世界的なプロジェクト入札に不可欠な EU、米国、および国際的な電気安全規制への準拠が保証されます。
- コスト効率: 複数の電圧に対応しているため、複数の接地ツールの必要性が軽減されます。 10 年以上の耐用年数により、低品質の使い捨てツールと比較して高い ROI を実現します。
- 運用効率: 1 人で工具を使わずに展開/取得できるため、各メンテナンス タスクの作業時間が 30% 削減され、チームの生産性が向上します。
- 極端な条件での耐久性: -40°C ～ 80°C の動作範囲は寒冷/高温気候に適応し、すべての地理的地域での信頼性を保証します。
- メンテナンスコストの削減: 耐食性材料と難燃性断熱材により、維持管理は最小限で済み、年に一度の断熱テストのみが必要です。
認証とコンプライアンス
当社の安全ツールの個人用接地(個人用セキュリティ補助接地線) は、厳格な世界的な電気安全基準に準拠しており、信頼性の高い性能と規制への準拠を保証します。
- CE 認証 (Conformité Européenne): EU 低電圧指令 (LVD 2014/35/EU) および機械指令 (2006/42/EC) に準拠。
- ISO 9001:2015 認証: 材料調達、生産、テストのプロセスにおける厳格な品質管理を検証します。
- IEC 61439 準拠: 低電圧開閉装置および制御装置に関する国際電気標準会議の規格に適合しています。
- ANSI/UL 467 準拠: アースおよびボンディング機器に関する米国電気規格 (NEC) 規格に準拠しています。
- RoHS 準拠: 環境および労働衛生上の安全のため、有害物質 (Pb、Hg、Cd) は含まれていません。
すべてのユニットは出荷前に工場で 100% テスト (絶縁抵抗、短絡耐性、クランプ性能) を受け、世界的な電気安全基準への準拠を保証します。
カスタマイズオプション
- 電圧のカスタマイズ: 超高圧送電プロジェクト向けの特別な電圧レベル (例: 500kV) に適応します (MOQ: 50 ユニット)。
- 長さのカスタマイズ: さまざまな作業現場の距離に合わせて、1m ～ 20m のワイヤ長を選択できます (MOQ: カスタム長さの場合は 10 ユニット)。
- 材質のカスタマイズ: 304 ステンレス鋼クランプ (海岸/腐食環境用) / シリコン断熱材 (高温産業現場用)。
- ブランドのカスタマイズ: クランプに企業ロゴ、電圧定格、または安全警告をレーザー彫刻しました (MOQ: 100 ユニット)。
- アクセサリのカスタマイズ: 特殊な作業シナリオ向けに、追加のアース ロッド、収納ケース、または滑り止めロープ ハンドルを追加します。
製造工程
- 設計とエンジニアリング: 3D モデリングによりクランプ機構とワイヤの導電性が最適化されます。有限要素解析では、耐短絡性能をテストします。
- 材料調達: 錫メッキ銅線 (ISO 認定サプライヤーから) / アルミニウム合金 (航空宇宙グレード) は、厳格な導電性/腐食テストを受けています。
- ワイヤーの製造: 純銅コアの撚り線;難燃性 PVC 断熱材の押出成形 (V0 難燃性についてテスト済み)。
- クランプの製造: アルミニウム合金クランプの CNC 機械加工 (公差 ±0.01mm)。自動クランプ機能用のスプリングアセンブリ。
- 組立と品質管理: 圧着によるワイヤークランプ接続 (100% の導電率を保証)。絶縁とクランプの性能を全数検査します。
- 試験と認証: 絶縁抵抗試験、短絡耐力試験、クランプ耐久性試験;各バッチの認証文書。
- 梱包と発送: 耐衝撃フォーム梱包 (輸送中に断熱材を保護します)。世界中の目的地への海/空輸送用にカスタマイズされた木箱。
お客様の声とレビュー
- EU Power Grid (ドイツ) : 「個人用安全接地ツールのおかげで、当社の高電圧ラインのメンテナンスが変わりました。自動クランプにより手動でのワイヤ接触が不要になり、CE 認証は当社の EU 準拠にとって重要でした。これらのツールを導入して以来、感電事故はゼロでした。」
- US Electrical Services (テキサス) : 「電力修理会社として、安全性は交渉の余地がありません。補助接地線の安全装置はテキサスの極度の暑さに耐え、35kV モデルは当社のすべての配電線工事に適合します。ANSI 準拠が購入の重要な要素でした。」
- Asia Power Corporation (シンガポール) : 「当社の送電線プロジェクト用に長さ 20 メートルのワイヤをカスタマイズしました。錫メッキ銅コアは信頼性の高い導電性を保証し、アルミニウム製クランプは熱帯気候での腐食に強く、屋外作業に優れた耐久性を発揮します。」
- Australian Energy (シドニー) : 「-40°C ～ 80°C の動作範囲は、当社の遠隔地アウトバック プロジェクトに最適です。軽量設計により、当社の技術者は一人で安全に作業できます。また、10 年の耐用年数は、当社の長期設備投資のコスト削減目標に適合します。」
よくある質問
- Q: 個人用安全接地ツールは正式な電気接地システムの代わりに使用できますか?
A: いいえ。これは誘導電気に対する補助的な保護手段であり、必須の電気接地システム (IEC/ANSI 安全規制による) に代わるものではありません。 - Q: 補助接地線の安全装置はどのような電圧レベルに対応していますか?
A: 標準モデルは 10kV ～ 220kV をカバーします。 500kV超高圧線用のカスタムモデルをご用意しております（MOQ：50台）。 - Q: 個人用安全接地ツールのメンテナンス方法は?
A: 絶縁抵抗試験を毎年実施します。クランプスプリングとナイロンロープの摩耗を検査します。絶縁劣化を防ぐため、乾燥したケースに保管してください（定期的な注油は必要ありません）。 - Q: アース線の寿命はどのくらいですか?
A: 錫メッキ銅コアと難燃性絶縁により、適切なメンテナンスを行えば 10 年以上の耐用年数 (屋外使用) が保証されます。クランプには 15 年間の構造保証が付いています。 - Q: 特定の作業現場に合わせてワイヤーの長さをカスタマイズできますか?
A: はい。1 メートルから 20 メートルまでのカスタム長を提供しています (MOQ: カスタム長の場合 10 ユニット、リードタイムは 7 ～ 10 営業日)。 - Q: 製品にはグローバル プロジェクト用の認定ドキュメントが付属していますか?
A: はい。各バッチには、CE/IEC/ANSI 認証レポート、絶縁試験記録、および国際入札および規制監査のためのコンプライアンス ステートメントが含まれています。
