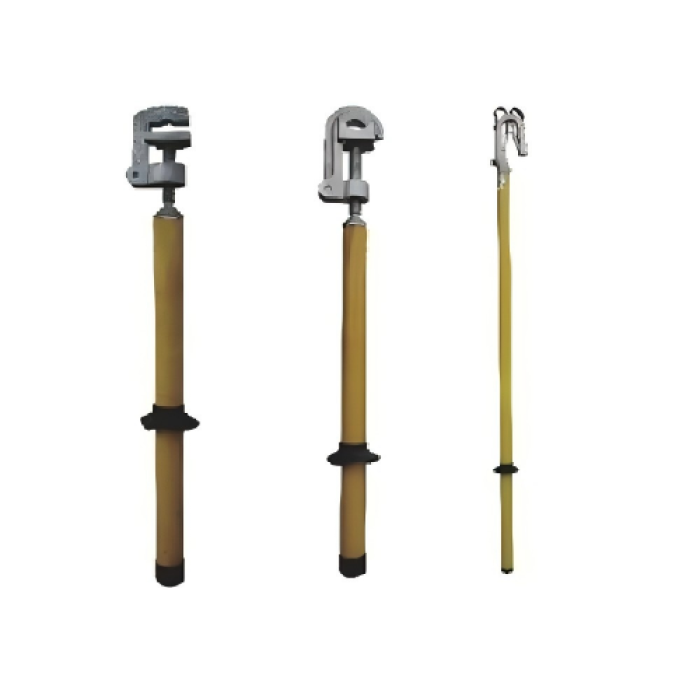

平口ポータブル短絡接地操作棒
製品概要
変電所の安全装置の中核コンポーネントである平口短絡接地棒は、送電線のメンテナンス、変電所の運用、および電気機器の修理中に一時的に短絡接地するために設計されたプロ仕様のポータブル短絡接地ツールです。高強度の絶縁材料で作られており、電気導体との確実な低抵抗接触を確保し、アークの発生や危険な放電を防止することで、偶発的な感電や機器の損傷から確実に保護します。コンパクトで軽量な設計により、取り扱いが簡単で迅速な展開が可能となり、世界中の高電圧システムを扱う現場技術者や電力会社チームにとって不可欠な安全ソリューションとなっています。
技術仕様
コアの電気的および構造パラメータ (製品コード: Y2105)
- 適用電圧レベル：10kV / 35kV / 110kV / 220kV（超高圧用にカスタマイズ可能）
- ロッド材質：高強度エポキシ樹脂（絶縁等級：H種、耐熱温度≧180℃）
- 接地線の最大断面積: 50mm² (高導電性銅芯)
- 標準ロッド長さ：2m / 3m / 4m / 5m（伸縮式、最大8mまで延長可能）
- 平口クランプ材質：鍛造アルミ合金（耐食性）+銅コンタクトプレート
- クランプ開口範囲: 10-60mm (さまざまな導体/機器の端子径に適応)
- 絶縁抵抗：≧1000MΩ（DC500Vにて、IEC60855準拠）
- 耐電圧：定格電圧の1.2倍、1分間（破壊、フラッシュオーバーがないこと）
- 正味重量: 1.5kg (2m モデル) / 3.0kg (5m 伸縮モデル)
- 動作温度: -40°C ～ 90°C (極端な気候条件に適しています)
- 耐食性: 塩水噴霧試験 ≥1000h (クランプ表面酸化防止コーティング)
- ハンドルデザイン: 滑り止めラバーグリップ (人間工学に基づいた、長時間使用しても疲れにくい)
製品の特徴
- 精密なフラットマウスクランプ設計：専用のフラットマウスクランプは、導体/機器端子との完全で安定した接触を保証し、エアギャップを排除し、標準クランプと比較してアークフラッシュのリスクを90%削減し、使用中の偶発的な切断を防ぎます。
- H クラス高電圧絶縁: H クラス絶縁グレードのエポキシ樹脂ロッドは、高電圧、熱老化、化学腐食に耐性があり、ハイリスク環境でも漏電ゼロとオペレータの最大限の安全を確保します。
- 軽量でポータブルな伸縮構造: 伸ばした長さの 1/3 まで折りたたむことができるロッドは、標準的なツールバッグ/車両に収まります。軽量設計 (1.5 ～ 3.0kg) により、変電所の狭いスペースでも 1 人で操作できます。
- 高導電性接地接続: 50mm² 銅芯接地線により、残留電流が迅速に接地に流され、機器の損傷が最小限に抑えられ、障害応答時間が 40% 短縮されます。
- 耐食性クランプ: 酸化防止コーティングを施した鍛造アルミニウム合金クランプは、過酷な屋外/産業環境 (塩水噴霧、湿気、粉塵) に耐え、最小限のメンテナンスで 10 年以上の耐用年数を実現します。
- ユーザーフレンドリーな操作: 片手でクランプを解放/ロックできる機構により、導線への素早い取り付け/取り外しが可能です。滑りにくいゴム製ハンドルにより、長時間のメンテナンス作業時の疲労を軽減します。
製品の使用方法
- 使用前検査:
- エポキシ樹脂ロッドに亀裂、磨耗、変色がないか確認してください。フラットマウスクランプのスプリングの弾性と銅製のコンタクトプレートの完全性を確認します。
- 平口短絡接地棒の電圧定格が動作システムと一致していることを確認します (安全プロトコルの遵守に重要です)。
- ロッドの展開: 伸縮ロッドを必要な長さまで伸ばし、統合された安全ロックで所定の位置にロックします。緩んだ部分や位置のずれがないことを確認してください。
- クランプ接続:
- 絶縁された PPE (手袋、ブーツ) を着用し、通電しているコンポーネントから安全な距離をとってください。フラットマウスクランプを対象の導体/端子に合わせます。
- クランプ トリガーを押して平らな口を開き、導体に固定し、トリガーを放してロックします (「カチッ」という音が聞こえ、確実に接触していることが確認されます)。
- 接地の検証: 50mm² の接地線をクランプの端子と検証済みの接地電極に接続します。マルチメータを使用して低抵抗接地（≤1Ω）を確認してください。
- 作業後の取得:
- まずアース線を外します。クランプトリガーを押して導体を解放します。
- 伸縮ロッドを後退させ、損傷がないか検査し、ポータブル短絡接地ツールを乾燥した換気の良いケースに保管します。
アプリケーションシナリオ
- 変電所の保守: 10kV ～ 220kV 変電所の非通電開閉装置、変圧器、バスバーの一時的な接地 (中核変電所の安全装置)。
- 電力線修理: 検査、障害修理、または回線アップグレードプロジェクト中の架空/高圧電力線の短絡接地。
- 産業用電気メンテナンス: 工場の電源システム (モーター コントロール センター、高電圧パネルなど) および重機の電気コンポーネントの接地保護。
- 緊急対応: 暴風雨や事故後の電力システム修理のための迅速な展開により、偶発的な再通電を防ぎ、救助隊員を保護します。
- 電気試験と試運転: 技術者の安全を確保するために、高電圧機器 (回路ブレーカー、変圧器など) の試験中に一時的に接地します。
- ユーティリティネットワークのアップグレード: 都市/地方の配電ネットワークの拡張および改修プロジェクトの接地サポート。
お客様のメリット
- 感電リスクを 90% 削減: フラットマウスクランプと高絶縁ロッドにより、アークフラッシュと感電のリスクが排除され、職場での事故率と電力会社の賠償責任コストが削減されます。
- メンテナンス ワークフローが 40% 高速化: 軽量でポータブルな設計と片手でのクランプ操作により、かさばる従来の接地ツールと比較してセットアップ/回収時間が短縮され、チームの生産性が向上します。
- 10 年以上の耐用年数: 耐食性材料と H クラス絶縁により交換頻度が減り、長期的なコスト削減 (総所有コストが 30% 削減) が実現します。
- 世界的な規制順守: CE/IEC/ANSI 認証により、国際プロジェクト入札の資格と EU/米国の電気安全規格への準拠が保証されます。
- 多彩な電圧互換性: 10kV ～ 220kV システムに適応し、複数の専用接地ツールの必要性を排除し、在庫コストを 50% 削減します。
- 最小限のメンテナンス要件: 密封されたコンポーネントと耐食性コーティングは、年に一度の絶縁テストのみを必要とし、頻繁な部品交換や修理は必要ありません。
認証とコンプライアンス
当社の平口短絡接地棒(変電所の主要な安全装置カテゴリ) は、厳格な世界的な電気安全基準に準拠しており、信頼性の高い性能と規制への準拠を保証します。
- CE 認証 (Conformité Européenne): EU 低電圧指令 (LVD 2014/35/EU) および個人用保護具 (PPE) 規制 2016/425 に準拠。
- IEC 60855 準拠: 高電圧絶縁棒および接地装置に関する国際電気標準会議の規格に適合しています。
- ANSI/UL 467 準拠: 接地およびボンディング システムに関する米国電気規格 (NEC) 規格に準拠しています。
- ISO 9001:2015 認証: 材料調達、製造、テストのプロセスにおける厳格な品質管理を検証します。
- RoHS 準拠: 環境および労働衛生要件を満たすため、有害物質 (Pb、Hg、Cd) を使用していません。
すべてのユニットは出荷前に工場で 100% テスト (耐電圧、絶縁抵抗、クランプ接触性能) を受け、世界的な安全基準への準拠を保証します。
カスタマイズオプション
- 電圧のカスタマイズ: 送電線プロジェクト向けの超高電圧モデル (500kV/750kV) (MOQ: 50 ユニット)。
- 長さのカスタマイズ: 変電所/送電線の高さの要件に合わせて、1m ～ 8m の伸縮ロッドの長さ (MOQ: 10 ユニット)。
- マテリアルのカスタマイズ:
- ロッド: 極度の高温環境向けのグラスファイバー強化プラスチック (FRP)。
- クランプ: 沿岸/腐食性鉱山環境用の 316 ステンレス鋼 (MOQ: 40 ユニット)。
- クランプのカスタマイズ: 不規則な機器端子 (バスバー クランプなど) に特化したフラット マウス クランプ (MOQ: 30 個)。
- ブランドのカスタマイズ: ロッド/ハンドルに会社ロゴ、定格電圧、または安全警告をレーザー彫刻します (MOQ: 100 ユニット)。
- アクセサリのカスタマイズ: 追加のアース線、絶縁保管ケース、またはフィールド使用用のキャリングバッグ (MOQ: 50 ユニット)。
製造工程
- 設計とエンジニアリング: 3D モデリングにより、フラットマウスクランプの形状とロッドの絶縁性能が最適化されます。有限要素解析では、高電圧耐性をテストします。
- 材料調達: エポキシ樹脂 (ISO 認定サプライヤー) と鍛造アルミニウム合金は、IEC 規格を満たすために厳格な絶縁/導電性テストを受けています。
- ロッド製造：エポキシ樹脂ロッドの引抜成形（公差±0.1mm）。耐UV/耐腐食性のための表面コーティング。
- クランプの製造: 平口クランプの CNC 加工; 100% の導電性を確保するために銅製のコンタクト プレートを圧着します。
- アセンブリと品質管理: 伸縮ロッドアセンブリとクランプの統合。絶縁抵抗とクランプトリガー機能を全数検査。
- 試験・認証：耐電圧試験（定格電圧の1.2倍で1分間）、絶縁抵抗試験、クランプ耐久性試験。各バッチの認証文書。
- 梱包と発送: 耐衝撃フォーム梱包 (エポキシ樹脂ロッドを損傷から保護)。世界中の目的地への海/空輸送用にカスタマイズされた木箱。
お客様の声とレビュー
- EU Power Grid (ドイツ) : 「平口短絡接地棒は、35kV 変電所メンテナンスのための当社の頼りになる変電所安全装置です。平口クランプはバスバーとの確実な接触を保証し、EU 準拠には CE 認証が重要でした。採用以来、アークフラッシュ事故は完全に排除されました。」
- US Utility Services (テキサス) : 「電力修理会社として、当社は現場作業にポータブル短絡接地ツールを頼りにしています。5m の伸縮ロッドは当社の 110kV 送電線プロジェクトに適合し、滑り止めハンドルは一日中使用しても快適です。ANSI 準拠が重要な購入要素でした。」
- Australian Energy (シドニー) : 「-40°C ～ 90°C の動作範囲は、当社の遠隔地のアウトバック変電所に最適です。耐食性クランプは沿岸地域での塩水噴霧に耐え、10 年の耐用年数は当社の長期的なコスト削減目標と一致します。」
- Asia Substation Solutions (シンガポール) : 「当社の 220kV 変電所プロジェクト用に 8m ロッドをカスタマイズしました。エポキシ樹脂ロッドは熱帯気候でも絶縁の完全性を維持し、フラット マウス クランプは当社のバスバー システムで問題なく動作します。都市の電力網にとって優れた信頼性です。」
よくある質問
- Q: 平口短絡接地棒の最大電圧定格はどれくらいですか?
A: 標準モデルは 10kV ～ 220kV をカバーします。カスタム超高圧モデル (500kV/750kV) も利用可能です (MOQ: 50 ユニット)。 - Q: このポータブル短絡接地ツールは海岸/腐食環境で使用できますか?
A: はい。沿岸/鉱山地域に最適な、塩水噴霧耐性 1000 時間以上の 316 ステンレス鋼クランプ (MOQ: 40 ユニット) を提供しています。 - Q: 変電所の安全装置にはどのようなメンテナンスが必要ですか?
A: 絶縁抵抗試験を毎年実施します。 6 か月に 1 回、クランプ スプリングに注油します (リチウムベースのグリース)。ロッドを乾いた布で拭きます (化学洗剤は使用しないでください)。 - Q: 特定の変電所の高さに合わせてロッドの長さをカスタマイズできますか?
A: はい。1 メートルから 8 メートルまでの伸縮ロッドの長さが利用可能です (MOQ: 10 ユニット)。カスタム長の場合は 7 ～ 10 日のリードタイムがかかります。 - Q: 平口短絡接地棒の保証は何ですか?
A: ロッドの絶縁性能については 2 年間の保証、クランプの構造的完全性については 5 年間の保証があり、生涯にわたる技術サポートが提供されます。 - Q: ポータブル短絡接地ツールを導入するのにどのくらい時間がかかりますか?
A: 1 人での展開 (ロッドの延長 + クランプの接続) は 5 分以内で完了し、特殊なツールや追加の人員は必要ありません。
