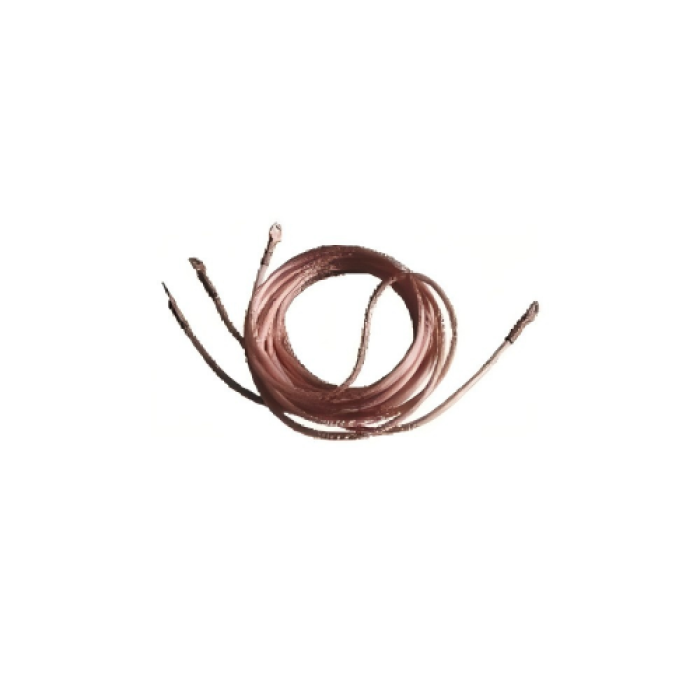

アース線と短絡
製品概要
安全接地装置の中核カテゴリーとして、安全および短絡保護ツール用の接地線は、電力工事、電気保守、および変電所のシナリオにおける一時的な接地/短絡作業向けに設計されています。高純度の銅より線導体 (導電率 ≥99.9%) と高強度の絶縁外層で作られており、過剰な電流を迅速にアースに流し、感電事故、機器の損傷、火災の危険を防ぎます。これらのツールは、過酷な環境 (湿気、極端な温度、機械的磨耗) に耐えるように設計されており、世界的な電気安全規格に準拠しながら、産業、商業、および高電圧アプリケーション全体で信頼性の高いパフォーマンスを提供します。
技術仕様
主要な電気的および構造的パラメータ
- 導体材質: T2 純銅より線 (16/25/35/50/70mm² 断面積) / 錫メッキ銅 (耐食性)
- 絶縁材：PVC（標準）/XLPE（耐高温）/EPDM（耐候性）
- 定格電圧: 1kV / 10kV / 35kV / 110kV (超高圧用にカスタマイズ可能)
- 短絡電流耐量：20kA/30s / 35kA/30s / 50kA/30s（IEC 61439準拠）
- 標準長さ: 3m / 5m / 8m / 10m (カスタム最大20m)
- 動作温度: -40°C ～ 90°C (PVC) / -50°C ～ 125°C (XLPE)
- 絶縁厚さ: 3mm (1kV) / 8mm (35kV) / 12mm (110kV)
- 保護等級：IP67（コネクタ部、防塵・防水）
- コネクタタイプ: 銅合金クランプ (スプリング式) / ネジ端子 (固定設置)
- 破壊強度: ≥15kN (絶縁層) / ≥25kN (導体)
- 耐食性: 塩水噴霧試験 ≥1000h (錫メッキ銅導体)
製品の特徴
- 超高導電性: T2 純銅より線導体 (導電率 99.9% 以上) により、迅速な電流の分流が保証され、アルミニウム導体と比較して障害応答時間が 35% 短縮され、電気的危険のリスクが最小限に抑えられます。
- 耐久性のある絶縁保護: 多層 XLPE/EPDM 絶縁は摩耗、腐食、紫外線に耐性があり、屋外/産業環境に最適で、耐用年数は 8 年以上 (標準的な PVC のみの絶縁より 2 倍長い) です。
- 高い短絡耐量: 最大 50kA の短絡電流に 30 秒間耐えられるように設計されたこの短絡保護ツールは、極端な障害シナリオでの導体の溶解や絶縁破壊を防ぎます。
- 簡単な取り付けと携帯性: バネ式銅合金クランプにより、工具不要で 1 人で 3 分以内に接続できます。軽量設計 (5m 10kV ワイヤの場合 ≤2.5kg) により、現場でのメンテナンスの機動性が向上します。
- ユニバーサルな互換性: 接地ロッド、バスバー、および電気機器の端子に適応可能で、特殊なアダプターは不要で、さまざまな電気システム向けの多用途の安全接地機器となります。
- 世界標準に準拠: CE/IEC/ANSI 要件に準拠して製造されており、国際的な電力プロジェクトの法規制への準拠を確保し、監査リスクを軽減します。
製品の使用方法
- 使用前検査:
- 絶縁亀裂、導体の露出、またはコネクタの緩みがないか、接地線の安全性を確認してください。短絡電流定格が動作中のシステムと一致していることを確認してください。
- クランプのスプリングの弾性と接触面の清浄度を検査します (導電性を確保するために錆や破片を除去します)。
- 機器への接続:
- ターゲットの電気システムをシャットダウンします (ロックアウト-タグアウト プロトコル)。接地線クランプの一端を機器の接地端子に接続します (完全に接触していることを確認してください)。
- 接地棒接続:
- ワイヤのもう一方の端を検証済みの接地棒 (抵抗 ≤4Ω) に接続します。振動による不用意な脱落を防ぐため、クランプをしっかりと締めてください。
- 短絡動作 (必要な場合) :
- 短絡保護の場合は、相導体間に短絡保護ツールを接続し (システム電圧のガイドラインに従ってください)、低抵抗の障害パスを作成します。
- 検証と使用後のケア:
- マルチメーターを使用して低抵抗接続 (≤1Ω) を確認します。使用後は、ワイヤ/クランプを洗浄し、損傷がないか検査し、絶縁劣化を避けるために乾燥した換気の良いケースに保管してください。
アプリケーションシナリオ
- 電力建設および変電所: 10kV ～ 110kV の送電線、変圧器、開閉装置の一時的な接地/短絡保護 (安全接地装置の中心的な使用例)。
- 産業用電気保守：製造機械、溶接装置、制御盤などの修理時の感電を防止するための接地。
- データセンターおよび通信ネットワーク: サーバー ラック、通信塔、光ファイバー機器を電圧サージや短絡から保護します。
- 再生可能エネルギー設備: 屋外/高湿度環境におけるソーラーパネル、風力タービン、エネルギー貯蔵システムの接地。
- 建設現場：ポータブル発電機、仮設配線、建設機械などの仮設接地に現場の安全を確保します。
- 緊急対応:安全のために接地線を迅速に配備し、故障した電気システムを隔離し、救助隊員を保護します。
お客様のメリット
- 電気的危険のリスクを 90% 削減: 高導電性接地と短絡保護により、電気システムにおける感電、機器の損傷、火災のリスクが排除されます。
- メンテナンス ワークフローが 35% 高速化: 工具不要のクランプ設計により、接続/切断時間が短縮され、現場でのメンテナンス効率が向上し、プロジェクトのダウンタイムが削減されます。
- 8 年以上の耐用年数: 耐久性のある絶縁体と耐腐食性の導体により交換頻度が最小限に抑えられ、低品質の代替品と比較して総所有コストが 40% 削減されます。
- グローバルなプロジェクト適格性: CE/IEC/ANSI 認証により、EU/米国/国際電気規制への準拠が保証され、グローバルな入札と市場拡大がサポートされます。
- 多彩な互換性: 複数の電圧レベルと機器タイプに適応できるため、特殊な接地ツールの必要性が減り、在庫コストが 30% 削減されます。
- 最小限のメンテナンス要件: IP67 防水コネクタと耐腐食性素材により、四半期ごとの検査のみが必要となり、頻繁な部品交換は必要ありません。
認証とコンプライアンス
当社の安全用接地線および短絡保護ツール(重要な安全接地装置) は、厳格な世界的な電気安全基準に準拠しています。
- CE 認証 (Conformité Européenne): EU 低電圧指令 (LVD 2014/35/EU) および PPE 規制 2016/425 に準拠。
- IEC 61439 準拠: 低電圧開閉装置および接地システムに関する国際電気標準会議の規格に適合しています。
- ANSI/UL 467 準拠: アースおよびボンディング機器に関する米国電気規格 (NEC) 規格に準拠しています。
- ISO 9001:2015 認証: 材料調達、製造、テストのプロセスにおける厳格な品質管理を検証します。
- RoHS 準拠: 環境および労働衛生要件を満たすため、有害物質 (Pb、Hg、Cd) を使用していません。
- GB/T 12014-2021 準拠: 保護接地線に関する中国国家基準を満たしています (アジア市場プロジェクト向け)。
すべてのユニットは出荷前に工場で 100% テスト (導電性、短絡耐性、絶縁抵抗) を受け、世界的な安全基準への準拠を保証します。
カスタマイズオプション
- サイズのカスタマイズ: プロジェクトの電圧/電流要件に適合する導体断面積 (10mm² ～ 120mm²) およびワイヤ長 (1m ～ 20m) (MOQ: 50 ユニット)。
- マテリアルのカスタマイズ:
- 導体: 錫メッキ銅 (腐食環境) / 銅被覆アルミニウム (コスト効率の高い軽量オプション)。
- 断熱材: 産業用高温シナリオ用のシリコーンゴム (高温 ≤180°C) (MOQ: 80 ユニット)。
- コネクタのカスタマイズ: クイック リリース クランプ / ネジ付き端子 / 防爆コネクタ (危険区域用) (MOQ: 100 ユニット)。
- 電圧のカスタマイズ: 送電プロジェクト向けの超高圧モデル (220kV/500kV) (MOQ: 50 ユニット)。
- ブランドのカスタマイズ: レーザー彫刻された会社ロゴ、電圧定格、または絶縁体/コネクターの安全警告 (MOQ: 100 ユニット)。
- アクセサリのカスタマイズ: 追加のクランプ、接地ロッド アダプタ、または断熱保管バッグ (MOQ: 50 ユニット)。
製造工程
- 設計とエンジニアリング: 3D モデリングにより導体の撚り線と絶縁体の厚さを最適化します。有限要素解析では、短絡電流耐性をテストします。
- 材料調達: 高純度 T2 銅 (ISO 認定サプライヤー) と絶縁材料は導電性/可燃性テストを受けています。
- 導体撚り線: 銅線 (7/19/37 撚り線) を精密に撚り合わせ、柔軟性と導電性を高めます (公差 ±0.01mm)。
- 絶縁押出: 温度制御された押出による多層絶縁コーティング (PVC/XLPE)。レーザー測定による絶縁体の厚さの検証。
- コネクタ アセンブリ: 銅合金クランプ/端子の導体への圧着。接続ポイントの防水シール (IP67 定格)。
- 品質管理と試験: 絶縁抵抗、短絡電流耐性、引張強度を全数検査します。
- 認証とパッケージング: コンプライアンステストと認証文書。紫外線防止包装 + 耐衝撃カートンでの発送。
- 配送: 世界中の目的地への海上/航空輸送用のカスタマイズされた木箱 (沿岸輸送の場合は防湿梱包)。
お客様の声とレビュー
- EU Power Grid (ドイツ) : 「安全用の接地線は、35kV 変電所の保守用の当社の主要な安全接地設備です。XLPE 絶縁はドイツの冬に耐え、CE 認証は EU 準拠に不可欠でした。当社は電気障害事故を 85% 削減しました。」
- US Industrial Maintenance (テキサス) : 「工場機械の修理には短絡保護ツールを活用しています。クイックリリース クランプにより現場での作業時間が 40% 短縮され、50kA の短絡定格により高負荷システムに対応できます。ANSI 準拠が重要な購入要素でした。」
- Australian Solar Energy (シドニー) : 「錫メッキ銅の接地線は太陽光発電施設の設置に最適です。-50°C ～ 125°C の動作範囲はアウトバックの温度に適応し、8 年の耐用年数はプロジェクトのライフサイクルと一致します。」
- Asia Telecom (シンガポール) : 「通信塔の接地用に 10m 110kV ワイヤをカスタマイズしました。IP67 コネクタは熱帯の湿気の中でも問題なく機能し、高い導電性により基地局を電圧サージから保護します。」
よくある質問
- Q: 35kV 接地線の推奨導体断面積はどれですか?
A: 十分な短絡電流耐性 (≥35kA/30 秒) を確保するために、35kV システムには 35mm² T2 銅より線 (最小) を推奨します。 - Q: 短絡保護ツールは海岸/腐食環境でも使用できますか?
A: はい。当社では、海岸/鉱山用途向けに錫メッキ銅導体 (塩水噴霧耐性 ≥1000 時間) および 316 ステンレス鋼クランプを提供しています (MOQ: 80 ユニット)。 - Q: 安全接地装置のメンテナンスはどのようにすればよいですか?
A: 絶縁亀裂やコネクタの腐食がないか四半期ごとに検査します。クランプを防錆グリースで清掃します。半年ごとに絶縁抵抗をテストしてください (500V DC で ≥1000MΩ)。 - Q: 特別なプロジェクト用にアース線の長さをカスタマイズできますか?
A: はい。1 メートルから 20 メートルまでのカスタム長さが利用可能です (MOQ: 50 ユニット)。生産リードタイムは 7 ～ 10 日です。 - Q: アース線やショートに対する保証は何ですか?
A: 絶縁の完全性については 2 年間の保証、導体の導電性については 5 年間の保証があり、生涯にわたる技術サポートが提供されます。 - Q: 製品は米国 ANSI/UL 規格に準拠していますか?
A: はい。安全ツールおよび短絡保護ツール用のすべての接地線はANSI/UL 467 認定を受けており、米国の電気プロジェクトでの使用に適しています。
